說 明
|
|
防爆標記
|
[Exia]ⅡC
|
|
適應場所
|
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
|
|
電源
|
20～35VDC
|
|
安全區信號
|
輸出電流：4～20mADC
負載電阻：0～680Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
|
|
危險區信號
|
輸入電流：4～20mADC或 輸入電壓：1～5VDC
輸入阻抗：≥300KΩ
|
|
電源保護
|
電源反向保護
|
|
輸出精度
|
0.1%F.S
|
|
溫度漂移
|
0.01%F.S/10℃
|
|
儀表結構
|
ABS塑殼結構
|
|
適用現場設備
|
二線制閥門定位器、電氣轉換器等
|
|
型號規格
|
附加碼
|
說明
|
||
|

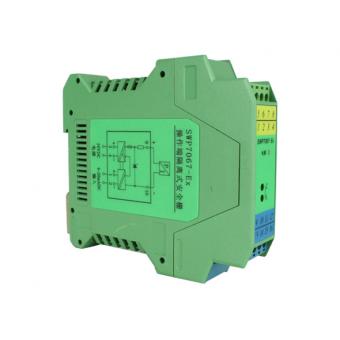

SWP7067-Ex
|
/□
|
|
一進一出
|
4～20mA輸入
(安全區)
|
|
SWP7037-Ex
|
/□
|
/□
|
一進二出
|
|
|
SWP7038-Ex
|
/□
|
/□
|
二進二出
|
|
|
SWP7068-Ex
|
/□
|
|
一進一出
|
1～5 V輸入
(安全區)
|
|
SWP7168-Ex
|
/□
|
/□
|
一進二出
|
|
|
SWP7069-Ex
|
/□
|
/□
|
二進二出
|
|
|
通道1輸出類型
|
/I
|
|
通道1：4～20mA輸出(危險區)
|
|
|
/V
|
|
通道1：1～5 V 輸出(危險區)
|
||
|
通道2輸出類型
|
/I
|
通道2：4～20mA輸出(危險區)
|
||
|
/V
|
通道2：1～5 V 輸出(危險區)
|
|||
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
