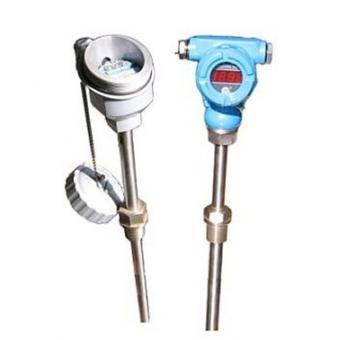

XTWB系列一體化溫度變送器是溫度傳感器與溫度送變器為一體，將溫度變送器置于溫度傳感器（熱電阻、熱電偶）接線盒內，把溫度轉變成與熱電阻、熱電偶輸出成正比的4～20mADC標準信號傳輸給二次儀表、計算機系統，從而實現對溫度的精確測量和控制。產品廣泛應用于電力、化工、石油、食品、醫藥、環保等行業。
功能特點：
二線制4～20mADC輸出，傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線性自動補償，測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
采用熱電偶溫變，可免用補償導線，降低成本。
液晶、數碼管、指針等多種指示功能方便現場適時監控。
主要技術指標：
測量精度：±0.2%FS、±0.5%FS
輸出：4～20mA或1～5VDC
電源電壓：24VDC
環境溫度：-20～80℃
環境濕度：﹤85%RH
● 型號說明
|
型譜 |
說明 |
||||||||
|
XTWB |
溫度變送器 |
||||||||
|
變送器種類 |
R |
熱電偶類（K、S、B、E、R、N、J、T） |
|||||||
|
Z |
熱電阻類（Pt100、Cu50） |
||||||||
|
裝配形式 |
G |
裝配式 |
|||||||
|
K |
鎧裝式 |
||||||||
|
安裝固定形式 |
裝配式 |
鎧裝式 |
|||||||
|
1 |
無固定裝置式 |
無固定裝置式 |
|||||||
|
2 |
固定螺紋式 |
固定卡套螺紋式 |
|||||||
|
3 |
活動法蘭式 |
可動卡套螺紋式 |
|||||||
|
4 |
固定法蘭式 |
固定卡套螺法蘭 |
|||||||
|
5 |
直角活動法蘭式 |
活動卡套螺法蘭 |
|||||||
|
6 |
固定錐形螺紋 |
||||||||
|
接線盒形式 |
2 |
防濺式接線盒 |
|||||||
|
3 |
防水式接線盒 |
||||||||
|
4 |
隔爆式接線盒 |
||||||||
|
保護管外徑 |
0 |
φ16mm保護管 |
|||||||
|
1 |
φ25mm保護管 |
||||||||
|
2 |
φ16mm保護管 |
||||||||
|
3 |
φ25mm保護管 |
||||||||
|
4 |
鎧裝式φ1.5～8mm |
||||||||
|
現場顯示表頭 |
W |
無現場顯示 |
|||||||
|
M |
0～100%模擬顯示 |
||||||||
|
C |
液晶顯示 |
||||||||
|
E |
數字顯示 |
||||||||
|
精度 |
0.5 |
±0.5%FS |
|||||||
|
0.2 |
±0.2%FS |
||||||||
|
傳感器總長、插入長度 |
用戶標定 |
||||||||
|
測量范圍 |
用戶標定 |
||||||||
注:溫度較高的場合,需現場分離安裝。
