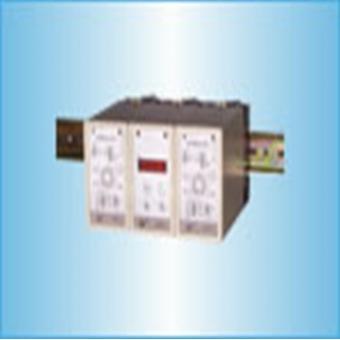

SWP201 SWP202電壓/電流轉換模塊
SWP201 SWP202電壓/電流轉換模塊
此商品為免運費商品,計算配送金額時將不計入配送費用
商品品牌:
昌暉儀表SWP
電話:
021-69927566
手機:
13482070787
Q Q:
電子信箱:
[email protected]
聯系地址:
商品描述:
SWP201 SWP202電壓/電流轉換模塊商品描述:
SWP201(單路)
電壓/電流轉換模塊
SWP202(雙路)
SWP20電壓/電流轉換模塊是一種小型化插裝式結構的轉換模塊。它將電壓(V或mV)、電流(mA)信號轉換成為與之成比例的隔離的1~5V DC或4~20mA DC輸出信號。
一、儀表特點
1、內部采用微處理進行數學運算,可對各種非線性輸入信號進行精度極高的線性矯正。配用SWP20SH顯示模塊,可將輸入信號所對應的測量值以數字方式方便直觀的顯示出來。
2、可選交直流兩種電源,變送輸出與主機隔離,具有1~5V DC或4~20mA DC輸出信號的選擇功能和斷線保護功能。
二、儀表參數及接線圖
型號
SWP-201 202電壓/電流系列
輸入信號
模 擬 量 mV輸入: 3~100mV
V輸入: 0~100V DC(絕對值小于100V)
mA輸入: 0~20mA DC
特性
參數設定
由SWP20PCA編程器進行設定
響應時間
mV輸入:約500ms(時間常數)V、mA輸入:約100ms(時間常數)
斷線保護
斷線保護僅在mV輸入下提供
共模抑制比
50Hz時,大于120dB
接
線
圖
A:單路輸入型
B:雙路輸入型
三、電壓/電流轉換模塊型譜表
型 號
代 碼
說 明
SWP-20
□- □□- □ - □- □- □
電壓/電流轉換模塊
輸入通道數
1
2
單路
雙路
模塊功能
IC
電壓/電流轉換
輸入信號
□
參見"輸入信號"
第一路輸出方式
1
2
1~5V
4~20mA
第二路輸出方式
0
1
2
3
4
5
6
無第二路輸出(可省略)
第二路輸出為1~5V輸出
第二路輸出為4~20mA
第二路輸出為報警觸點控制
第二路輸出RS-232通訊接口
第二路輸出RS-485通訊接口
第二路輸出為特殊規格
供電方式
N
W
T
AC220V (可省略)
DC24V供電
AC90~260V供電(開關電源)
★ 輸入信號刻度表
代碼
輸入信號
測 量 范 圍
說 明
輸入信號
N
mV輸入( )內記入0 ~ 100mV DC量程的輸入范圍
0 ~ 100mV DC
本表所列為最大量程,用戶可在量程范圍內通過修改變送器內部參數確定量程范圍
V
V輸入 ( )內記入0 ~ 100V DC量程的輸入范圍
0 ~ 100V DC
I
mV輸入( )內記入0 ~ 20mA 量程的輸入范圍
0 ~ 20mA DC
