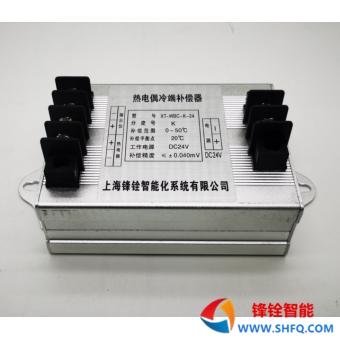

熱電偶冷端補償器
產生的熱電勢與冷、熱溫差大小成正比，在檢定熱電偶電勢—溫度函數關系時，是在冷端t0=0℃的情況下進行的。然而在實際應用中，熱電偶冷端暴露在大氣空間，溫度不能保證恒定或達到0℃，所以造成很大的測量誤差，為此要設法進行修改，熱電偶冷端補償器彌補了這樣的不足。
熱電偶冷端補償器是用于各類熱電偶測溫時進行冷端溫度補償之用。本補償器經電子阻抗變換輸出，阻抗可視為0Ω?？膳c動圈儀表及其它需增加冷端補償儀表配套使用，以普通導線替代補償引線，大幅度降低工程費用，產品可在0～50℃范圍實現精確的補償，且性能穩定，安裝方便。
技術指標
配用熱電偶分度號：K、E、S、B、J、T、N由用戶指定。
溫度補償范圍：0～50℃。
補償誤差：±1℃。
使用條件：溫度0～50℃
相對濕度：＜90%供電電源：24V，
安裝方式：平裝或掛裝φ5X2 孔距：118mm外形尺寸：118×100×40mm
只能接一個熱電偶或熱電阻，一對一使用。
