◇ 主要功能與特性可以測量任意波形的電流，輸出端能真實地反映輸入端電流或電壓的波形參數采用溫度補償電路進行控制，有效減小溫
漂對測量精度的影響，確保測量準確精度高、安裝方便、售價低

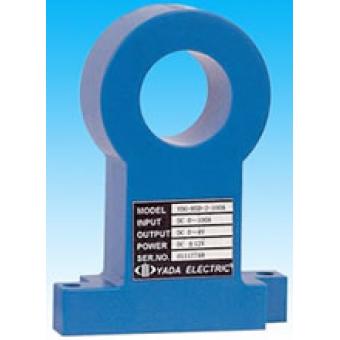

◇ 型號描述及參數例如：YDG－HSD－2－100A名稱：霍爾電流傳感器輸入：0～100A（AC或DC）輸出：0～4V（AC或 DC）
◇ 性能指標■ 過載能力:
2倍連續、20倍1秒
■ 準確度：＜1.0%1N
■ 線性度：優于0.2%
■ 失調電壓：小于 ±20mV
■ 溫度漂移：優于 ±100ppm/℃
■ 反應時間：小于10μs■ 頻率特性：0～10kHz
■ 工頻耐壓：AC2kV/min.1mA■ 工作環境：0～45℃
■ 工作電源： ±12V～ ±15V，＋12V，＋15V
■ 電源耗電： ≤30mA
■ 阻燃特性：UL94－V0
■ 保護：內置電源浪涌、極性反接保護
■ 執行標準：QB/44160017 113－2002
■ 外殼材料：阻燃塑料(藍色)■ 隔離：輸入/輸出隔離
■ 結構：
引腳接線◇ 引腳接線
1、正工作電源端
2、負工作電源端
3、測量輸出端
4、公共接地端
◇ 注意事項工作電源、輸出端必須正確連接，不能錯接對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀慢慢旋轉至所需精度即可原邊母線的溫度不應超過60℃當電流母線填滿原邊穿線孔時，獲得最佳的測量精度使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米測直流電流時，電流方向與產品外殼上所標的箭頭同向時，才能得到正向輸出 選型時，請?zhí)貏e注意輸入線的線徑及外形尺寸，以選擇能滿足要求的產品.
