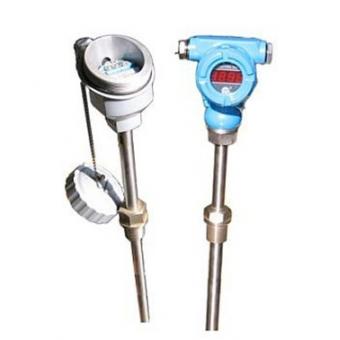

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的0～1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二線制輸出4～20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
測量范圍大；
冷端溫度自動補償，非線性校正電路。
熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
執行標準
|
型號 |
分度號 |
允許誤差與偶材等級 |
|||
|
I級 |
II級 |
||||
|
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
||
|
WRNB |
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004│t│ |
375～1000 |
±0.0075│t│ |
333～1200 |
||
|
WRMB |
N |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004│t│ |
375～1000 |
±0.0075│t│ |
333～1200 |
||
|
WREB |
E |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
|
±0.004│t│ |
375～800 |
±0.004│t│ |
333～900 |
||
|
WRFB |
J |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
|
±0.004│t│ |
375～750 |
±0.004│t│ |
333～750 |
||
|
WRCB |
T |
±1.5℃ |
-40-～+125 |
±1℃ |
-40～+333 |
|
±0.004│t│ |
125～350 |
±0.0075│t│ |
133～350 |
||
|
WRPB |
S |
±1℃ |
0～+1100 |
±2.5℃ |
0～600 |
|
±[1+0.003（t-1100）] |
1100～1600 |
±0.0025│t│ |
600～1600 |
||
注：t為感溫元件實測溫度絕對值。
測溫范圍及允差（熱電阻）
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差 |
|
WZPB |
Pt100 |
-200～+500 |
A級 |
±(0.15+0.002|t|) |
|
B級 |
±(0.30+0.005|t|) |
|||
|
WZCB |
Cu50 |
-50～+100 |
- |
±(0.30+0.006|t|) |
|
Cu100 |
注：t為感溫元件實測溫度絕對值。
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間τ0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時,則用溫度變送器熱響應時間作為儀表的熱響應時間。
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
|
安裝場所等級 |
溫度℃ |
相對濕度% |
大氣壓KPa |
|
Cx1 |
-25～+55 |
5～95 |
86～106 |
|
Cx2 |
-25～+70 |
||
|
Cx3 |
-40～+80 |
|
|
|
選型須知：
請?zhí)峁┓侄忍?hào)、精度等級、安裝固定形式、保護管材質、長度或插入深度（保護管總長L=l+150，特殊插入深度及其保護管材質可按協議定貨）。
帶溫度變送器熱電偶，K型，固定螺紋M27×2，保護管316L，長度450mm，插入深度300mm。
WRNB-220，L=450×300，dⅡBT4，保護管316L，螺紋M27×2。
