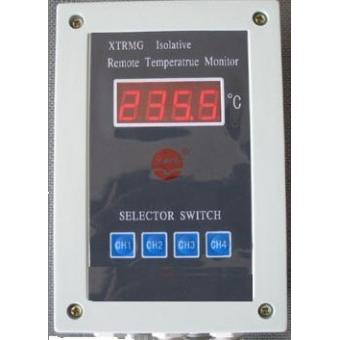

XTRM/溫度遠傳監測儀具有三路PT100輸入，0-150度測溫范圍，溫度最高點輸出的功能，它適合水泥廠使用，測量輸出溫度值。
溫度遠傳監測儀概述
XTRM/溫度遠傳監測儀具有多路輸入，一路高點輸出的特點，該系列產品有2路、3路、4路、5路、6路輸入，它能同時對多個測溫點進行測量，并自動將多個被測點中溫度最高一個點作為輸出，輸出信號為4-20mA的標準電流。儀表采用LED數字顯示，在無選擇時顯示最高溫度點的溫度值，需要時用戶可以通過面板上的按鍵，選擇查看任一測溫點的溫度值。 本XTRM溫度遠傳監測儀主要用于多點溫度測量監視以及需要報警的各種場合。由于儀表采用SMT工藝等各項先進技術，溫度遠傳監測儀具有較好的穩定性、可靠性和抗干擾性能，在生產現場能有效抑制對講機的干擾。該XTRM產品采用緊湊的結構設計，安裝方便；內部線路的超低功耗設計，大大降低了儀表工作時因元器件散熱而產生的漂移，提高了產品的長期穩定性，延長了使用壽命；增加了儀表的測量精度；環境溫度范圍：-40~+85℃，防護等級IP66，XTRM溫度遠傳監測儀可保證儀表在惡劣的環境下正常工作。
工作原理
XTRM溫度遠傳監測儀系二線制多回路溫度變送顯示器。XTRM與多點熱電阻傳感器配合使用，將各種生產過程XTRM溫度遠傳監測儀的溫度顯示和變送遠傳。XTRM儀表安裝在被測對象附近，用屏蔽電纜將各回路的熱電阻傳感器的測溫信號連至該儀表各自獨立的前置放大器，前置放大器將微弱變化信號放大處理，輸送到比較輸入電路（選擇高溫信號）或選點輸入電路，進行信號選擇。被XTRM溫度遠傳監測儀路信號，再經過電壓／電流轉換單元處理，將前置放大器的輸XTRM-出電壓轉換成DC 4～20mA電流信號輸出。如選擇測溫范圍0～150℃則對應DC 4～20mA輸出。
XTRM監測儀主要特點
1、XTRM溫度遠傳監測儀溫度遠傳監測儀具有多路輸入一路高點輸出的特點，它能同時對多個測溫點進行測量，并自動將多個被測點中溫度最高的一個點的量值顯示和以4～20mA的標準電流信號輸出。同時它XTRM具備選擇按鍵，用戶在需要時可通過回路按鍵查看對XTRM/溫度遠傳監測儀
2、XTRM儀表的關鍵元器件從國外進口，整機設計合理，XTRM溫度遠傳監測儀具有較高的穩定性和可靠性；儀表密封性能好，適合高溫多粉的水泥廠環境中使用。
3、工作電壓范圍寬：由于XTRM儀表內部專門設置了一個電源部件，在外電源13～36伏范圍波動中能自我調整，以保證儀表在工礦惡劣供電條件下能正常工作。
4、溫度遠傳監測儀具有良好的抗射頻干擾性能。在XTRM儀表設計中采用了多項抗射頻干擾技術，經上海儀器儀表自控系統檢驗測試所依據GB18268-2000《測量、控制和實驗室用的電設備電磁兼容性要求》試驗，在10V/m（80MHz～1000 MHz）的場強下它的變化范圍小于0.3％。XTRM/溫度遠傳監測儀因而它能有效抑制來自現場的諸如對講機之類的射頻干擾。
技術指標
輸入信號：熱電阻PT100
XTRM溫度遠傳監測儀測量范圍：100℃、150℃、200℃（或按用戶需要特殊訂貨）
輸入數量：2路、3路、4路、5路、6路
輸出信號：模擬量4?20mA （兩線制）電氣隔離輸出
轉換精度：≤0.5%FS
線性誤差：＜0.1%
XTRM/溫度遠傳監測儀顯示器：高亮度LED
顯示精確度：溫度遠傳監測儀精度為0.5%
顯示壓降：3V
隔離壓降：2V
XTRM溫度遠傳監測儀隔離電壓：500VAC（輸入/輸出，隔離型產品具有）
最大負載：（V電源-14V~16V）/0.025A(輸出電流)
限制電流：≤25mA 響應時間：1s
電源電壓：16~30VDC
溫度漂移：0.025%FS/1℃
長期穩定性：≤0.1℃/年或0.05%/年
殼體材質：鋁合金、工程熟料
環境溫度：-45~＋85℃ （鋁合金殼體）/ -25~+75℃ （工程熟料殼體）
防護等級：IP66（鋁合金外殼）/IP62（工程塑料外殼）
XTRM/溫度遠傳監測儀抗射頻干擾：＞10V/m(80MHz~1000 MHz)
