自由擴充 無限潛能

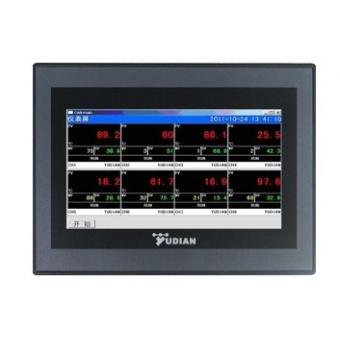

AI-3170S/2010S/3043S/2070C/2010C/分體式無紙記錄儀/觸摸屏
● 選用工業觸摸屏為數據記錄及人機操作界面作為主機（上位機），以AI系列二次儀表或D導軌測控模塊作為下位機，采用RS485工業通信接口連接而成，具有彩色中文集中顯示及操作的工業測控系統。
● 可選配多種AI系列二次儀表作為下位機，單路、多路測量報警儀表，智能PID調節器/溫控器，帶多段程序控制功能等等，可按需配置、分別購買、自由組合及自由擴充。 ● ● AI-3170S自定義設置1～36通道儀表數量；可選擇保存多條程序曲線及記錄數據加密。自定義添加【背景】工藝流程圖【0～16】幅監控頁面，拖動【數據框】圖上定位；導出U盤數據用【圖形軟件】解析；宣傳推廣采用PC【體驗版軟件】。 ● ● 具備4.3、7、10.1寸等多種尺寸的真彩色TFT屏可供客戶選擇。
盤裝儀表測控系統方案比較
AI-2070C/2010C觸摸屏控制系統”相對無紙記錄儀，增加了由廠家定制的流程圖及開關量輸入/輸出功能；也可以連接PLC、變頻器等多種設備。
|
系統方案 |
分體式無紙記錄儀 觸摸屏控制系統 |
一體式無紙記錄儀 記錄調節一體機 |
二次儀表+模 擬無紙記錄儀 |
|
安裝方式 |
|
|
|
|
顯示信息 及操作 |
即有真彩實時曲線顯示，下方儀表亦可同時顯示數字并保留儀表的操作功能，顯示信息豐富，富有工控產品元素。 | 控制柜外觀以液晶屏為主，實現了集中顯示及操作，但整體比較單調缺少工控產品元素，發生黑屏故障后成為黑盒子，有失控風險。 | 二次儀表和無紙記錄儀之間用模擬量信號傳輸，存在變送誤差，無紙記錄儀無法對儀表進行操作，使用方便性不如一體機和通信網絡傳輸?shù)姆煮w無紙記錄儀。 |
|
危險分散 |
是 |
否，尤其是多回路調節記錄一體機不宜采用，一旦故障多個回路同時失控，讓現場非常危險 | 是 |
|
可靠性 |
很高 | 差 | 很高 |
|
綜述 |
實現了集中顯示操作及無紙記錄儀功能，系統外觀更上檔次。儀表和觸摸屏之間采用光電隔離的RS485通信接口，單個儀表故障不影響觸摸屏及其它儀表，觸摸屏故障儀表仍能正常操作使用，符合“操作集中、危險分散”的工控產品設計要求。 | 這類一體化液晶屏儀表結構復雜，把易受現場干擾的工控線路和民用液晶屏這類較脆弱復雜的線路設計在一個機殼內，其安全標準、抗干擾性、溫度范圍都遠不如數碼管顯示儀表，加上產量少容易質量不穩定，一旦故障或因?yàn)楦蓴_死機，往往多個回路同時失控，給現場帶來災難性后果。 | 作為傳統的二次儀表加模擬式無紙記錄儀形式，顯然無論在價格、記錄精度和操作便利性方面都無法與分體式無紙記錄儀表相比，但危險分散，可靠性要比一體化無紙記錄儀及調節記錄一體機高。 |
顯示畫面有儀表屏、光柱圖、實時曲線、歷史曲線、數據報表、報警報表等、工藝背景圖，全中文觸摸式操作，功能全面并且使用方便。
