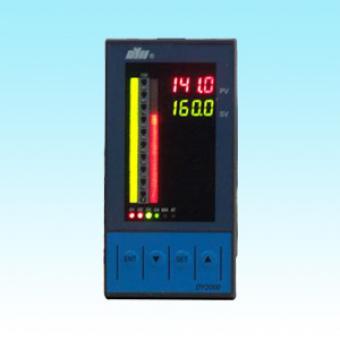

DY2000串級調節器
一、主要特點：
1. 雙光柱雙數字顯示；
2. 主、副環(A、B回路)輸入信號任意組態；
3. 主控調節與串級調節之間實現無擾切換；
4. 傳感器斷線時自動輸出安全閥位值。
二、DY2000串級調節器型譜
| 型 譜 |
說 明 |
||||||||||||
DY
|
大延牌智能型儀表 |
||||||||||||
|
|
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
|||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
||||||||||||
|
|
GS
|
串級調節器 |
|||||||||||
|
|
V
|
調節器（1～5）V標準電壓輸出（O4） |
|||||||||||
| I |
調節器（4～20）mA標準電流輸出（O4） |
||||||||||||
| S |
調節可控硅過零控制輸出（O4） |
||||||||||||
| W |
調節PWM調寬電壓輸出（DC20V、20mA） （O4） |
||||||||||||
| R |
調節PWM調寬繼電器輸出（O4） |
||||||||||||
|
|
0 |
無輸出 |
|||||||||||
| 1 |
報警（O2）+報警（O3） |
||||||||||||
| 2 |
（4～20）mA變送輸出（O1）+報警（O2）+報警（O3） |
||||||||||||
| 3 |
（1～5）V變送輸出（O1）+報警（O2）+報警（O3） |
||||||||||||
| 4 |
通訊（O1）+報警（O2）+報警（O3） |
||||||||||||
| 5 |
通訊（O1）+（4～20）mA變送輸出（O2）+報警（O3） |
||||||||||||
| 6 |
通訊（O1）+（1～5）V變送輸出（O2）+報警（O3） |
||||||||||||
| 9 |
用戶特殊要求的輸出 |
||||||||||||
| 60 |
A路：適配（4～20）mA B路：用戶自由選擇，出廠時設定在（1～5）V |
||||||||||||
| 61 |
A路：適配（4～20）mA B路：適配K、B、J、E、T、S、R熱電偶 |
||||||||||||
| 62 |
A路：適配（4～20）mA B路：適配Pt100、Cu50熱電阻 |
||||||||||||
| 63 |
A路：適配（4～20）mA B路：適配霍爾變送器mV |
||||||||||||
| 64 |
A路：適配（4～20）mA B路：適配遠傳壓力表（30～350）Ω |
||||||||||||
| 66 |
A路：適配（4～20）mA B路：適配（4～20）mA輸入，量程自由設定 |
||||||||||||
| 68 |
A路：適配（4～20）mA B路：適配（1～5）V輸入，量程自由設定 |
||||||||||||
| 80 |
A路：適配（1～5）V B路：用戶自由選擇，出廠時設定在（1～5）V |
||||||||||||
| 81 |
A路：適配（1～5）V B路：適配K、B、J、E、T、S、R熱電偶 |
||||||||||||
| 82 |
A路：適配（1～5）V B路：適配Pt100、Cu50熱電阻 |
||||||||||||
| 83 |
A路：適配（1～5）V B路：適配霍爾變送器mV |
||||||||||||
| 84 |
A路：適配（1～5）V B路：適配遠傳壓力表（30～350）Ω |
||||||||||||
| 86 |
A路：適配（1～5）V B路：適配（4～20）mA輸入，量程自由設定 |
||||||||||||
| 88 |
A路：適配（1～5）V B路：適配（1～5）V輸入，量程自由設定 |
||||||||||||
| 99 |
用戶特殊要求的分度號 |
||||||||||||
|
|
缺省為220VAC供電 |
||||||||||||
| D |
24VDC供電 |
||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
|||||||||||
| P |
附加24VDC饋電電源輸出 |
||||||||||||
|
|
缺省為不帶串行通訊接口 |
||||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||||
|
|
M |
Modbus協議 |
|||||||||||
三、DY2000串級調節器接線圖
1.輸入接線圖-(160×80×115) mm、(80×160×115) mm
2.輸出接線圖-(160×80×115) mm、(80×160×115) mm
