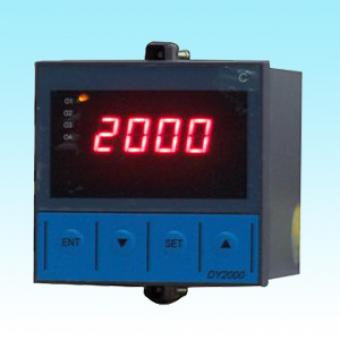

DY2000單電量顯示儀表
一、 主要特點
1. 采用內置ΔΣ模數轉換器的專用電量計量芯片，測量更加專業、可靠；可以
測量小量程（如毫安級、伏特級）交流信號及非正弦波電流信號的有效均方值。
2. 電壓、電流輸入采用互感器隔離，實現儀表保護，提高抗沖擊、抗干擾能力。
3. 參數設置數字化，具有直觀準確的特點。
4. 變送量程獨立于顯示量程可單獨設置。
5. 具有多種變送輸出范圍：0～10mA、4～20mA、0～5V和1～5V，由用戶選擇。
6. 可內置MODBUS通信，實現遠程監控和遠程參數設置。
二、 DY2000單電量顯示儀表系列型譜
* 限制：對于單屏表形，最多允許通訊1個，變送1個，報警1個，總和不超過4個；
型 譜
說 明
DY
大延牌智能型儀表
2
SMT+開關電源（AC：85V～265V 50/60Hz）
1
寬×高×深：（160×80×115）mm
2
（80×160×115）mm
6
（96×48×112）mm
8
（48×96×112）mm
9
（96×96×112）mm
ZE
單屏單電量
DE
雙屏單電量
0
無輸出
1
報警（O2）+報警（O3）
2
上限報警（O1）+報警（O2）+報警（O3）+下限報警（O4）
3
報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
4
報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
5
通訊（O1）+報警（O2）+報警（O3）
6
通訊（O1）+報警（O2）+報警（O3）+下限報警（O4）
7
通訊（O1）+報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
8
通訊（O1）+報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
9
用戶特殊要求的輸出 *
0
電流表
1
電壓表
2
功率表
3
功率因數表
9
用戶特殊要求的輸入
缺省為220VAC供電
D
24VDC供電
缺省為不帶串行通訊接口
2
RS232串行通訊接口
4
RS485串行通訊接口（帶隔離）
M
Modbus協議
對于雙屏表形，允許通訊1個，變送2個，報警4個，總和不超過4個；變送量程也可為0-5V和0-10mA。
