| 電容式壓力、差壓變送器有多種型式，可用于差壓、流量、表壓、絕壓、真空度、液位和比重的測量場合。根據訂貨信息表確定變送器的型號，指定如壓力范圍，輸出方式和變送器基本的結構件材料等。此外，如附件、認證、特殊制造程序的選項均可選擇。 | ||||||||||||||||||

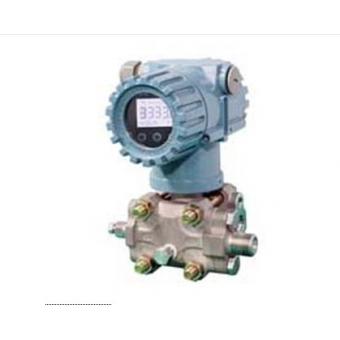

| 產品外形 | ||||||||||||||||||
|
||||||||||||||||||
| 外形尺寸 | ||||||||||||||||||
法蘭尺寸和螺栓孔規格
|
||||||||||||||||||
| 技術參數 | ||||||||||||||||||
| 測量介質 液體、氣體和蒸汽 量程范圍 差壓: 0～0.1kPa至0～10MPa 相對壓力: 最大0～40MPa最小0～0.16kPa 絕對壓力: 最大0～10MPa最小0～10kPa 工作電壓 12V～45V DC(一般使用24V DC) 輸出信號 4mA～20mA DC 防爆等級 ·隔爆型(ExdIIBT5或ExdIICT6) ·本安型(ExibIICT6或ExiaIICT6) 量程和零點 外部連續可調 正負遷移 其量程不管輸出如何,正負遷移后,上、下限均不得超過量程的極限 ·正向最大遷移量為最小調校量程的500% ·負向最大遷移量為最小調校量程的600% 阻 尼 充硅油時，0.25s～1.67s連續可調 啟動時間 2S（無需預熱） 溫度范圍 環境溫度-20℃～70℃ 精 度 0.2級、0.5級 相對濕度 0～100%RH 穩 定 性 優于0.1FS/年 傳感器容積變化量 小于0.16cm 現場指示表 ·LED數碼顯示 ·LCD液晶顯示 ·線性指示表顯示 電源變化影響 小于輸出量程的0.0059%/V 振動影響 在任意軸上，頻率為200Hz，引起的最大誤差為量程的±0.05%/g 介質溫度 -40℃～100℃ 貯存溫度 -40℃～100℃ 溫度影響 1、最大量程 零點誤差:<量程的±0.5%/55℃ 總 誤 差:<量程的±1.0%/55℃ 2、最小量程 零點誤差:<量程的±3.0%/55℃ 總 誤 差:<量程的±3.5%/55℃ 重 量 4.9kg(不包括選件) |
||||||||||||||||||
| 主要特點 | ||||||||||||||||||
| ·壓力、差壓變送器應用廣泛 ·量程0.1kPa至40MPa ·易于維護,可升級 ·固態、拔插式線路板 ·阻尼可調 ·本機零點和量程調整 ·小巧、堅固、易于安裝的結構 ·長期穩定性 ·智能、模擬可選，可滿足各種應用要求 ·100:1量程比 ·新改進的智能型壓力、差壓變送器量程比可達100:1 ·精度=+/-[0.02（URL/量程）-0.1]%校驗量程 |
||||||||||||||||||
| 工作原理 | ||||||||||||||||||
|
工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路線性地轉換成4～20mA DC的二線制電流、電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
 |
||||||||||||||||||
| 負載特性 | ||||||||||||||||||
 |
||||||||||||||||||
| 安裝支架 | |||
 |
|||
| 引壓連接頭 | |||
|
