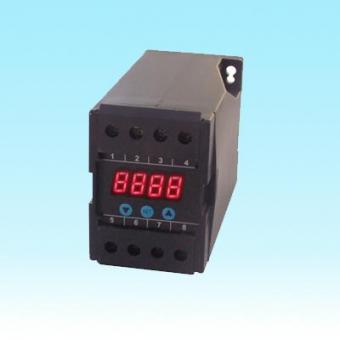

DYA工頻變送顯示儀表
一、 主要特點
DYA工頻變送顯示儀表采用智能化處理技術的卡裝式儀表，輸入
工頻范圍是45.00 Hz～55.00Hz，變送4～20mADC或1～5VDC輸出。
二、 主要技術指標
1. 精度0.5% 溫漂50PPM/℃ 絕緣耐壓AC2.0kV/min 絕緣電阻≥20MΩ（DC500V）
2. 輸入范圍：VAC 100V～600V
3. 負載電阻：電流輸出RL≤750Ω 電壓輸出RL≥250kΩ
4. 供電電源：AC:85～265V DC:24V±10％
5. 工作環境：-10～60℃ 相對濕度：10%～90%
三、 DYA工頻變送控制顯示儀表型譜
| 型 譜 | 說 明 | ||||||
| DYA |
大延牌儀表 | ||||||
|
|
S |
寬×高×深：（55×75×120）mm | |||||
|
|
GP |
工頻變送顯示儀表 | |||||
|
|
0 |
45.00 Hz～55.00Hz（100VAC～600VAC） | |||||
| 9 |
用戶特殊要求輸入（40.00＜f＜70.00 Hz） | ||||||
|
|
1 |
（1～5）V變送輸出 | |||||
| 2 |
（4～20）mA變送輸出 | ||||||
| 9 |
用戶特殊要求的輸出 * | ||||||
|
|
|
缺省為220VAC供電 | |||||
| D |
24VDC供電 | ||||||
* 用戶特殊要求請與廠家聯系，例如：要求輸出由二線制回路供電。
四、 DYA工頻變送控制顯示儀表接線圖
