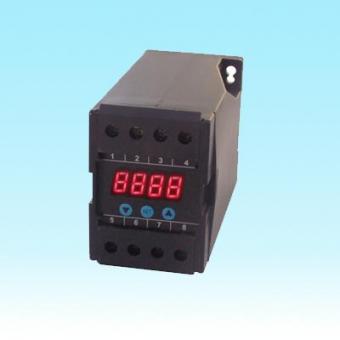

DYA單相多功能數字顯示變送儀表
一、 主要特點
DYA單相多功能數字顯示變送儀表是智能型卡裝式儀表，可實現單相電量的
各種參數測量變送。
二、 主要技術指標 2. 接線方法：
1. 精度0.5% 溫漂50PPM/℃ 絕緣耐壓AC2.0kV/min 絕緣電阻≥20MΩ（DC500V）
2. 輸入范圍：IAC 0～5A VAC 0～600V
3. 負載電阻：電流輸出RL≤750Ω 電壓輸出RL≥250kΩ
4. 供電電源：AC:85～265V DC:24V±10％
5. 工作環境：-10～60℃ 相對濕度：10%～90%
三、 DYA單相多功能數字顯示變送儀表型譜
* 用戶特殊要求請與廠家聯系，例如：要求輸出由二線制回路供電。
型 譜
說 明
DYA
大延牌智能型儀表
S
寬×高×深：（55×75×120）mm
LD
單相多功能數字顯示變送儀表
0
電流表
1
電壓表
2
有功功率表
3
功率因數表
4
頻率表
5
無功功率表
1
1～5VDC輸出
2
4～20mADC輸出
9
用戶特殊要求輸出 *
缺省為220VAC供電
D
24VDC供電
四、 DYA單相多功能數字顯示變送儀表接線圖
1. 當測量有功功率或功率因數時，要注意6和7端子為電壓信號和電流信號的同名端，如出現對純阻性負載時功率或功率因數顯示為負值，應將電壓信號2個接入端或電流信號2個接入端對調。
