WIDEPLUS-CT型壓力變送控制器是集壓力測量、顯示、控制、微機通訊于一體的多功能產品。該產品為全電子結構,前端采用帶隔離膜充油芯體的壓力傳感器,輸出信號由高精度、低溫漂和高可靠性的放大電路和模數轉換電路將數據送入微處理器,經運算后由高精度數模轉換電路變換為標準信號輸出。帶五個獨立繼電器接點輸出可直接替代電接點壓力表。它使用靈活,操作簡單,調節容易,廣泛應用于電力、自來水、水處理、石油、化工、冶金等各行業之中,對流體介質的壓力進行測量、顯示、控制和遠傳,是一種智能化的數字式壓力測量?jī)x表。 | ||||

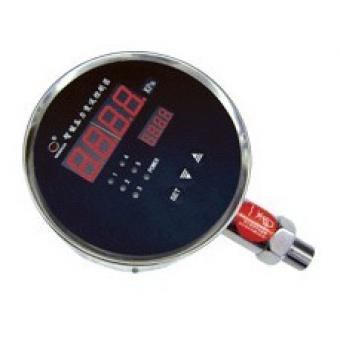

產品外形 | ||||
|
||||
|
||||
外形尺寸 | ||||
技術參數 | ||||
模擬量輸出 DC 4mA~20mA (負載電阻≤500Ω) D C 0~10mA (負載電阻≤750Ω) DC 1V~5V (輸出電阻≤250Ω) DC 0~5V (輸出電阻≤250Ω) 開關量輸出 繼電器控制輸出—ON/OFF(帶回差) 觸點容量 AC220V/3A;DC 24V/5A(阻性負載) 可控硅控制輸出 — SCR (過零觸發脈沖)輸出; AC 400V/0.5A 固態繼電器輸出 —SSR(固態繼電器控制信號)輸 出;DC 5~24V/30mA 通訊輸出 標準串行雙向通訊接口 通訊協議:RS-232C,RS-485 波特率: 300~9600bps(自由設定) 測量范圍 相對壓力 最大0~60MPa 最小0~20kPa 絕對壓力 最大0~60MPa 最小0~20kPa 負相對壓力 -0.1~1MPa 測量精度 ±0.2%FS或 ±0.5%FS 分 辨 率 ±1字 顯示范圍 -1999~9999 顯示方式 四位高亮度LED數碼顯示,發光二極管工作狀態顯示,雙屏數碼顯示 控制/報警 可選擇上限、下限或上上限、下下限控制/報警輸出 方 式 繼電器 ON/OFF帶回差(可自由設定?。?br /> 參數設定 面板輕觸式按鍵數字設定,參數設定值斷電后永久保存,參數設定值密碼鎖定 保護方式 繼電器輸出狀態LED指示,輸入超/欠量程報警 ,電源欠壓或工作異常自動復位 環境溫度 0~50℃ 相對濕度 ≤85% RH (避免強腐蝕氣體) 供電電壓 ·AC 90V~265V(開關電源) 功 耗 ·≤4W(A C 90V~265V 開關電源) ·≤4W(DC24V 開關電源) 結構材料 壓力接口:不銹鋼 感壓膜片:316L不銹鋼 電子殼體:鋁合金或鐵殼 密封橡膠圈:氟橡膠、丁腈橡膠或全密封焊接 |
||||
工作原理 | ||||
型譜表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
擴散硅超穩定型測量量程為:最小0~6kPa,最大0~60MPa。 Φ32mm陶瓷電容式測量量程為:最小0~1.6kPa,最大0~4MPa。 ●注2:壓力變送控制器帶五個獨立繼電器接點輸出,可直接替代電接點壓力表。 ●注3:一屏顯示壓力值,一屏顯示報警值。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
標準量程表 |
表壓代碼
|
絕壓
|
測量范圍
|
量程調節范圍
|
電容式過載
|
擴散硅或高低溫型過載
|
電容式
|
擴散硅
|
高低溫型
|
G01
|
×
|
0-4kPa
|
1.6kPa-5kPa
|
0.6MPa
|
7.5kPa
|
√
|
×
|
√
|
G02
|
×
|
0-6kPa
|
4kPa-10kPa
|
0.6MPa
|
15kPa
|
√
|
√
|
√
|
G03
|
×
|
0-10kPa
|
4kPa-20kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
G04
|
×
|
0-16kPa
|
6.4kPa-20kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
G05
|
A1
|
0-20kPa
|
8kPa-35kPa
|
0.6MPa
|
55kPa
|
√
|
√
|
√
|
G06
|
A2
|
0-25kPa
|
10kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
G07
|
A3
|
0-30kPa
|
12kPa-35kPa
|
1.0MPa
|
55kPa
|
|
