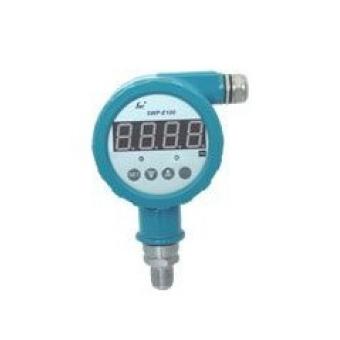

SWP-EY100現場LED顯示壓力變送控制器
|
|
| 概述 |
|
| |
| SWP-EY100壓力現場變送控制器是本公司推出新一代先進的現場變送單元。采用鋁合金外殼進口擴散硅壓力傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體。可應用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制，可替代指針壓力表或遠傳壓力表等產品。 |
| 儀表技術指標： |
| 測量范圍 0 -60Mpa |
| 精 度 0.5%或0.2% |
| 防爆類型 普通型（非防爆） |
| 隔爆型（dIIBT4） |
| 外形尺寸 LED顯示：LED顯示：Φ100×60 |
| 顯 示 4位LED顯示 |
| 輸出特性 帶上下限控制或報警輸出 |
| 繼電器接點容量3A/250VAC |
| SSR可控硅觸發信號0.5A/400V |
| SCR固態繼電器觸發信號300Ma/6V |
| 使用環境 相對濕度≤90%，溫度-10～50℃ |
| 介質溫度 -20 ～ +70℃ |
| 防護等級 IP65 |
| 連接方式 M20×15mm或根據用戶要求 |
| 通訊功能 RS485或RS232通訊方式（波特率 1200～9600pbs） |
| 工作原理 |
| 儀表通過壓力傳感器把壓力信號變?yōu)殡娦盘?hào)，再由前置放大器把此電信號放大濾波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下： |
|
|
| 接線方式 外形結構圖 |
  |
| 型號命名 |
|
型 號
|
代 碼
|
說 明
|
|
SWP-EY100-
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
現場壓力顯示控制表 |
|
通訊
|
0
|
|
|
|
|
|
|
|
無通訊 |
|
2
|
|
|
|
|
|
|
|
RS-232 |
|
8
|
|
|
|
|
|
|
|
RS-485 |
|
輸出方式
|
00
|
|
|
|
|
|
|
無輸出 |
|
01
|
|
|
|
|
|
|
繼電器 |
|
02
|
|
|
|
|
|
|
4～20mA |
|
03
|
|
|
|
|
|
|
0～10mA |
|
04
|
|
|
|
|
|
|
1～5V |
|
05
|
|
|
|
|
|
|
0～5V |
|
06
|
|
|
|
|
|
|
SCR輸出（SCR：可控硅觸點信號輸出） |
|
07
|
|
|
|
|
|
|
SSR輸出（SSR：固態繼電器觸發信號輸出） |
|
08
|
|
|
|
|
|
|
特殊規格 |
|
09
|
|
|
|
|
|
|
SOT輸出（SOT：內置固態繼電器3A/250V） |
|
過程連接方式和材料
|
R
|
|
|
|
|
|
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti） |
|
G
|
|
|
|
|
|
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti） |
|
外殼類型
|
A
|
|
|
|
|
鋁外殼無現場指示，防護等級IP65 |
|
測量范圍
|
|
|
|
|
見標準量程表 |
|
第一報警方式
|
N
|
|
|
無報警（可省略） |
|
H
|
|
|
上限控制/報警 |
|
L
|
|
|
下限控制/報警 |
|
第二報警方式
|
N
|
|
無報警（可省略） |
|
H
|
|
上限控制/報警 |
|
L
|
|
下限控制/報警 |
|
供電方式
|
N
|
AC220V供電（可省略） |
|
W
|
DC24V供電 |
|
| |
| 例：SWP－EY100－001R－A－D1－HL |
| |
| 現場壓力顯示控制表，繼電器輸出，外螺紋G1/2 連接，鋁合金外殼無現場指示，測量范圍0～4KPa，帶上、下限報警控制。 |
| 標準量程表 |
|
測量范圍
|
代號
|
量程調節范圍
|
|
0-4kPa
|
D1
|
0.7-7kPa
|
|
0-6kPa
|
D2
|
0.7-7kPa
|
|
0-10kPa
|
D3
|
1.0-10kPa
|
|
0-16kPa
|
D4
|
10.0-20kPa
|
|
0-20kPa
|
D5
|
10.0-20kPa
|
|
0-25kPa
|
D6
|
12.0-30kPa
|
|
0-40kPa
|
D7
|
12.0-40kPa
|
|
0-60kPa
|
D8
|
20.0-60kPa
|
|
|
|
|
|
0-100kPa
|
E1
|
30.0-100kPa
|
|
0-160kPa
|
E2
|
60.0-200kPa
|
|
0-200kPa
|
E3
|
60.0-200kPa
|
|
0-250kPa
|
E4
|
120.0-400kPa
|
|
0-400kPa
|
E5
|
120.0-400kPa
|
|
|
|
|
|
0-0.6MPa
|
F1
|
0.2-0.6MPa
|
|
0-1.0MPa
|
F2
|
0.3-1.0MPa
|
|
0-1.6MPa
|
F3
|
0.6-2.0MPa
|
|
0-2.0MPa
|
F4
|
0.6-2.0MPa
|
|
0-2.5MPa
|
F5
|
1.2-4.0MPa
|
|
0-4.0MPa
|
F6
|
1.2-4.0MPa
|
|
0-6.0MPa
|
F7
|
2.0-6.9MPa
|
|
|
|
|
|
0-10MPa
|
H1
|
3.0-10MPa
|
|
|
|
|
|
-2-2kPa
|
C1
|
2.0-7.0kPa
|
|
5-5kPa
|
C2
|
5.0-20kPa
|
|
-10-10kPa
|
C3
|
2.0-20kPa
|
|
-20-20kPa
|
C4
|
-8.0-20kPa
|
|
-50-50kPa
|
C5
|
10.0-100kPa
|
|
|
|
|
|
-100-0kPa
|
B1
|
-40-100kPa
|
|
-100-100kPa
|
B2
|
-40-100kPa
|
|
-100-300kPa
|
B3
|
50-400kPa
|
|
-100-900kPa
|
B4
|
240-1000kPa
|
|
| |
