| WIDEPLUS-AK系列智能壓力變送器是引進美國和日本的先進生產工藝，采用世界領先技術，經過嚴格的品質管理，由我公司自行研制和開發的通用智能型系列變送器，是工業自動化控制系統的壓力檢測變送單元，它測量工業過程流體壓力，將其轉化成4mA ~ 20mA DC信號輸出，同時通過現場HART協議可進行遠程參數設定、遠程控制、自診斷等功能。 | ||

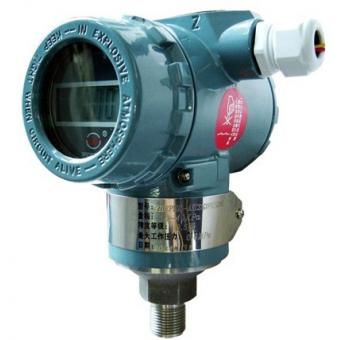

| 產品外形 | ||
|
||
| 外形尺寸 | ||
 |
||
| 過程連接 | ||
 |
||
| 產品特點 | ||
| ·精度高,可靠性好 ·溫度影響小 ·穩定性±0.1%FS/年 ·智能化,小型化 ·控制參數密碼鎖定、確保安全 ·測量范圍大 ·LCD數字量程顯示或百分比顯示 ·軟件補償 ·量程改變時可以不引入壓力 ·故障自診斷、遠程設定通訊、遠程控制 ·防水、防塵、防震、防爆、防腐 ·現場總線HART協議通信 |
||
| 技術參數 | ||
| 量程范圍 相對壓力 最大0～60MPa 最小0～1.6kPa 絕對壓力 最大0～60MPa 最小0～20kPa 負相對壓力?。?0.1～1）MPa 電源電壓 (12～45)V DC 通信輸出 通訊距離：2km，使用CEV電纜 負載電容： 0.22μF以下 負載電感：3.3mH以下 與電源線的間距：15cm以上 連接于接收電阻上的接收儀表的輸入阻抗:2.4kHz時為10kΩ以上通信輸出 通訊距離 2km使用CEV電纜時 負載電容 0.22μF以下 精 度 ·精度等級 0.1級、0.2級、0.5級 ·溫度影響 ±0.15%FS/10℃ ·穩定性 優于0.1%FS/年 ·位置影響 安裝位置不影響零點 允許溫度 ·正常工作溫度 -20℃～70℃ ·膜片 -20℃～80℃(短時可達130℃) ·貯存溫度 -20℃～80℃ ·高低溫型 -65℃～150℃ 10℃～200℃ 10℃～350℃ 相對濕度 0～100%RH 防爆等級 隔爆型ExdⅡBT5或ExdⅡCT6 防護等級 Ip67 與被測介質接觸部分的材料 ·過程連接件 不銹鋼 316L ·密封件 氟橡膠 不銹鋼304 丁腈橡膠 1Gr18Ni9Ti 聚四氟乙烯 哈氏合金C 全焊接密封 接線引出方式 可根據需要從任何一個出口引出，建議最小使用Φ7.5工業電纜作為引線，以 便密封，引出接頭選用通用電纜接頭,不引線一端用端蓋封住。 現場指示 LCD液晶數字顯示(選擇件) 外部調零 分辨率：量程的0.05%測量范圍內進行設定。 |
||
| 負載特性 | ||
 |
| 型譜表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●注2: 藍寶石變送器過程連接方式導壓孔只能選Φ3。 ●注3:擴散硅標準型及衛生型測量量程為:最小 0～10kPa,最大 0～35MPa ,擴散硅超穩定型測量量程為:最小 0～6kPa,最大 0～60MPa。陶瓷電容式測量量程為:最小 0～1kPa,最大0～4MPa。 ●注4: 如選防爆本安產品需帶表頭只能選擇0~100%線性指示(代碼"B")。 ●注5: 0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
表壓代碼
|
絕壓
|
測量范圍
|
量程調節范圍
|
電容式過載
|
擴散硅或高低溫型過載
|
電容式
|
擴散硅
|
高低溫型
|
|
G01
|
×
|
0-4kPa
|
1.6kPa-5kPa
|
0.6MPa
|
7.5kPa
|
√
|
×
|
√
|
|
G02
|
×
|
0-6kPa
|
4kPa-10kPa
|
0.6MPa
|
15kPa
|
√
|
√
|
√
|
|
G03
|
×
|
0-10kPa
|
4kPa-20kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
|
G04
|
×
|
0-16kPa
|
6.4kPa-20kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
|
G05
|
A1
|
0-20kPa
|
8kPa-35kPa
|
0.6MPa
|
55kPa
|
√
|
√
|
√
|
|
G06
|
A2
|
0-25kPa
|
10kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
|
G07
|
A3
|
0-30kPa
|
12kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
|
G08
|
A4
|
0-35kPa
|
14kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
|
G09
|
A5
|
0-40kPa
|
16kPa-70kPa
|
1.0MPa
|
105kPa
|
√
|
√
|
√
|
|
G10
|
A6
|
0-60kPa
|
24kPa-70kPa
|
1.0MPa
|
105kPa
|
√
|
√
|
√
|
|
G11
|
A7
|
0-100kPa
|
40kPa-100kPa
|
1.0MPa
|
300kPa
|
√
|
√
|
√
|
|
G12
|
A8
|
0-160kPa
|
64kPa-200kPa
|
1.8MPa
|
300kPa
|
