| WIDE PLUS-8系列精小型壓力變送器以其優良的可靠性，廣泛的適用性,產品的靈活性和多樣性，廣泛應用于航空、航天、石油、化工、冶金、電力、水利等工業過程現場壓力測量和控制。 | ||||||||||||||||||

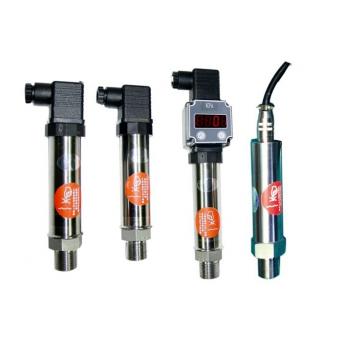

| 產品外形 | ||||||||||||||||||
|
||||||||||||||||||
| 接插件連接式外形結構和安裝尺寸 | ||||||||||||||||||
 |
||||||||||||||||||
| 接插件外形及排列 | ||||||||||||||||||
 |
||||||||||||||||||
|
||||||||||||||||||
|
||||||||||||||||||
| 產品特點 | ||||||||||||||||||
| ·量程覆蓋范圍寬。 ·全不銹鋼結構，壓力接口形式多樣，具有齊平膜片、鉭膜片等多 種形式。防護等級IP65。 ·輸出信號形式多樣，現場可調校，現場可顯示。 ·反極性保護和瞬間過電流過跨壓保護，符合EMI防護要求。 ·防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，防爆合格證號 CNEX03.823。 |
||||||||||||||||||
| 技術參數 | ||||||||||||||||||
| 測量范圍 -0.1～0—0.01～60MPa 過 載 1.5倍滿量程壓力 壓力類型 表壓或絕壓或密封參考壓力 精 確 度 典型：±0.25%FS； 最大：±0.5%FS（包括非線性、 遲滯和重復性） 長期穩定性 典型：±0.1%FS； 最大：±0.2%FS 零點溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa) 滿度溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa) 允許溫度 ·正常工作溫度 -20～70℃ ·膜片 -20℃～80℃(短時可達130℃) ·貯存溫度 -20℃～80℃ ·高低溫型 -65℃～150℃ 10℃～200℃ 10℃～350℃ 供電電源 (12.5～36)V DC 輸出信號 (4～20)mA DC 傳輸方式 二線 外殼防護 電纜線和接插件連接均為IP65 電氣連接 進口防爆插頭座或電纜1.5米 殼 體 不銹鋼 1Cr18Ni9Ti O型圈：氟橡膠、丁腈橡膠 膜 片 不銹鋼 316L |
||||||||||||||||||
| 工作原理 | ||||||||||||||||||
| 該產品采用帶不銹鋼隔離膜片的OEM壓力傳感器作為信號測量元件、并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、成品的嚴格測試及老化篩選，性能穩定可靠。 | ||||||||||||||||||
| 負載特性 | ||||||||||||||||||
 |
| 型譜表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0～6kPa,最大0～60MPa。 ●注2:藍寶石變送器過程連接方式導壓孔只能選Φ3。 ●注3:本安型變送器不能帶表頭。 ●注4:0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。 ●注5:沒有特別指明默認為赫斯曼接頭電氣連接方式。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 標準量程表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
