| WIDE PLUS-9系列壓力變送器 為大批量低成本民用及工業產品建立了新的性能價格比典范，本系列產品廣泛適用于對氣壓，液壓的檢測，甚至較惡劣的介質環境如污水、輕度腐蝕性液體和氣體。 9系列壓力腔采用不銹鋼單件一體式結構加工而成，因而可以保證較好的密封性能，9系列產品的特點是無O形圈、無焊縫、無硅油或其它的有機物，經久耐用，主要應用于泵及壓縮機，液壓及氣動系統、越野車、能源及水處理系統、壓力儀表、冷凍設備、農機設備、機車剎車系統。 |
||

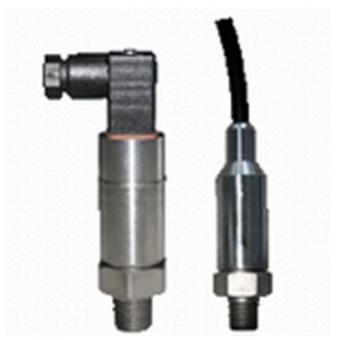

| 產品外形 | ||
|
||
| 外形尺寸 | ||
 |
||
| 產品特點 | ||
| ·不銹鋼單件一體化結構 ·高精度 ·工作溫度范圍寬； ·防泄漏 ·低成本 ·無硅油、無焊縫 ·抗電磁/射頻干擾 |
||
| 技術參數 | ||
| 測量范圍 0～1～20MPa 精度 0.5%FS、1%FS 介質兼容性 17-4PH不銹鋼 壓力循環 ＞108次滿壓循環 過載壓力 兩倍額定壓力 破壞壓力 五倍額定壓力 長期穩定性 ±0.25%FS/年 供電電源 24V DC 輸出信號 4～20mA 噪音 ＜2mV RMS 頻帶寬 直流至1kHz（-3dB） 工作溫度范圍：-40℃～85℃ 補償溫度范圍：0℃～70℃ 零點溫度影響：＜±1.5%FS 量程溫度影響：＜±1.5%FS 儲藏溫度范圍：-40℃～100℃ 沖擊：50g,11msec,1/2正弦波 振動：±20g |
||
| 工作原理 | ||
| 傳感器采用的微熔技術，引進航空應用科技，利用高溫玻璃將微加工硅壓敏電阻應變片熔化在不銹鋼膜片上。玻璃粘接工藝避免了溫度、濕度、機械疲勞和介質對膠水和材料的影響，從 而提高了傳感器在工業環境中的長期穩定性能，同時也避免了傳感器在傳統微機械加工制造工藝過程中出現的P-N結效應現象。 |
||
| 負載特性 | ||
 |
| 型譜表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 標準量程表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
