WP6000-EX系列WP6021-EX WP6022-EX WP6023-EX WP6024-EX WP6025-EX WP-6026-EX開關量輸出隔離式安全柵
開關量輸出隔離式安全柵，安全場所一側的觸點開關通過安全柵控制或驅動現場本安設備工作，本安設備如電磁閥、聲光報警器等。輸入輸出隔離性能允許控制開關直接連到24V直流供電回路的任一路。

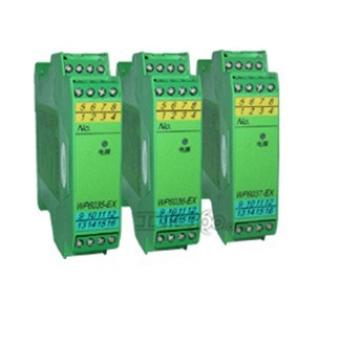

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
防爆標志：[Exia] ⅡC
功 耗：約1.5W（一路）
危險區工作電壓UE、工作電流IE負載輸出圖：
開路電壓: 22V～25V
UE/IE ：12V/35mA
12V/45mA
12V/60mA(三種規格)
安全區輸入：干接點
連續工作溫度: (-10～+60)℃
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數 (10，9及11，12端子間)
U0：28V 、C0：0.06μF、I0：93mA、L0：4.2mH、
Um：250V AC/DC、P0：0.65W
功能示意圖
儀表接線圖
儀表選型
型號
輸入信號
輸出信號
開路電壓
/短路電流通道號
WP6021-EX
干接點
電磁閥/報警器
12V/35mA
單通道
WP6022-EX
干接點
電磁閥/報警器
12V/35mA
雙通道
WP6023-EX
干接點
電磁閥/報警器
12V/45mA
單通道
WP6024-EX
干接點
電磁閥/報警器
12V/45mA
雙通道
WP6025-EX
干接點
電磁閥/報警器
12V/60mA
單通道
WP6026-EX
干接點
電磁閥/報警器
12V/60mA
雙通道
訂貨指南:
用戶需要現場為電磁閥，輸入為繼電器觸點，電流為35mA單通道安全柵。
訂貨型號：WP6021-EX
