WP6100-EX WP6121-EX WP6123-EX WP6125-EX開關量輸出隔離安全柵
WP6100-EX系列開關量輸出隔離式安全柵，將安全區的電源通過開關或邏輯電平信號,控制驅動危險區的現場本安設備，它適用于驅動如電磁閥、聲光報警器等一些小功率本安設備。該產品需要獨立供電,電源、控制輸入和輸出三隔離。

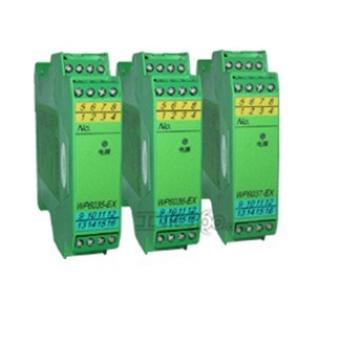

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
防爆標志：[Exia]ⅡC
電 源：24V DC±10%
功 耗：約2.8W（每一路）
危險區信號輸出等效電路：
危險區信號輸出特性圖：
最大輸出電壓：24V
最小輸出電壓：12V（輸出電流60mA）
安全區信號輸入：
輸入開關閉合、晶體管導通或端子1、2之間邏輯電平≤1V、向危險區設備供電。
輸入開關打開，晶體管不導通或端子1、2之間邏輯電平≥4V，不向危險區設備供電。
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數（9，10端子間）
U0：25V、I0：185mA，P0：1156mW、UM：250V
ⅡA：C0：2.79μF、L0：30mH
ⅡB：C0：0.48μF、L0：15mH
ⅡC：C0：0.11μF、L0：3，5mH
連接的現場設備及所處區域：
電磁閥、聲光報警器等現場本安設備
0區、1區、2區、ⅡA、ⅡB，T4～T6危險區
功能示意圖
儀表接線圖
儀表選型
型號
輸入信號
輸出信號
開路電壓/短路電流
通道號
WP6121-EX
干接點
電磁閥/報警器
24V/35mA
單通道
WP6123-EX
干接點
電磁閥/報警器
24V/45mA
單通道
WP6125-EX
干接點
電磁閥/報警器
24V/60mA
單通道
訂貨指南:
用戶需要現場為電磁閥，輸入為繼電器觸點，電流為60mA的安全柵。
訂貨型號：WP6125-EX
