WP6000-EX WP6067-EX WP6038-EX操作端隔離式安全柵
WP6000-EX系列操作端隔離式安全柵,它將來自調節器(操作器)的(4~20)mA信號經過隔離后輸出給各執行器,并且限制危險能量從本安端子竄入到危險場所。

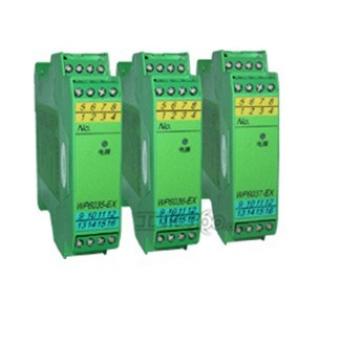

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
防爆標志: [Exib]ⅡC
功 耗: 約3W（24V供電，20mA輸出時）
危險區輸出信號：(4～20)mA DC 供給執行機構
安全區輸入信號：(4～20)mA DC
WP6067EX WP6038-EX(V)
信 號： (4～20)mA (1～5)V
負載電阻： ≤500Ω ≥250kΩ
輸出精度: 0.5級
溫度漂移: 0.01% F.S/℃
連續工作溫度: (-10～+60)℃
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數 (9、10端子間)：
U0≤30V, I0≤26mA, C0≤0.4μF, L0≤1mH,P0≤0.78W, Um=250V DC/AC
適用現場設備
閥門定位器、電/氣轉換器（4～20）mA DC
功能示意圖
儀表接線圖
儀表選型
型號
輸入信號
輸出信號
通道號
WP6067-EX
(4~20)mA DC
(4~20)mA DC /(1~5)V DC
單通道
WP6038-EX
(4~20)mA DC
(4~20)mA DC /(1~5)V DC
雙通道
訂貨指南:
用戶需要為現場提供一路(4～20)mA DC信號的安全柵
訂貨型號：WP6067-EX
