WP6035-EX檢測端隔離式安全柵
WP6035-EX檢測端隔離式安全柵,從安全區向危險區提供隔離直流電源供給變送器,變送器產生的(4～20)mA DC電流信號從危險區隔離傳輸?shù)桨踩珔^(qū),在兩個獨立回路(4～20)mA DC或(1～5)V DC輸出。

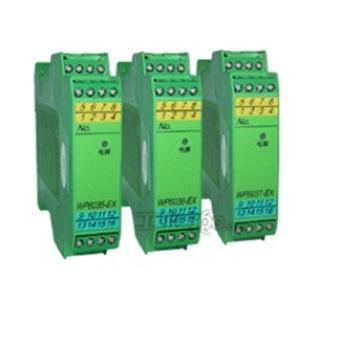

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
防爆標志：[Exib]ⅡC
電 源： 24V DC±2V
功 耗： 約3W（24V供電，20mA輸出時）
危險區輸入：(4～20)mA DC
配電電壓：(18.5～28.5)V DC
安全區輸出：
WP6000-EX WP6000-EX(V)
信 號： (4～20)mA (1～5)V
負載電阻： ≤500Ω ≥250kΩ
輸出精度: 0.5級
溫度漂移：0.01% F.S/℃
連續工作溫度：(-10～+60)℃
國家防爆電氣產品質量監督檢驗中心(CQST)認證參數 (9、10、13、14端子間)
U0：30V, I0：26mA, C0：0.04μF,L0：1.0mH, P0：0.78W, Um：250V DC/AC
適用現場設備
二線制變送器(4～20)mA DC電流信號
功能示意圖
儀表接線圖
儀表選型
型號
輸入信號
輸出信號
配電電壓
通道號
WP6035-EX
(4~20)mA DC
(4~20)mA DC /(1~5)V DC
(18.5~28.5)V DC
一進二出
訂貨指南:
用戶需要現場危險區為接壓力/差壓變送器的配電器安全柵，需要兩路輸出(4～20)mA的安全柵。
訂貨型號：WP6035-EX
