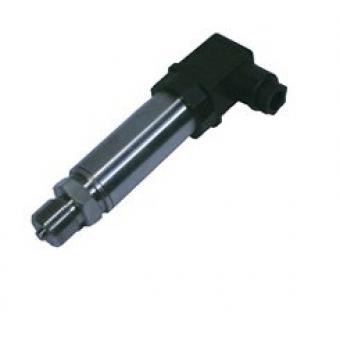

XT4000系列精小型擴散硅壓力變送器
本產品采用進口高性能陶瓷厚膜壓力傳感器和智能電路精制而成。特種陶瓷具有高彈性、抗腐蝕、抗磨損、抗沖擊和振動的優異特性。本產品采用NHIRSCHMAWN接頭作為電氣輸出連接件，整機體積小，易于安裝，廣泛應用于各種控制系統和機械設備中。
一、 主要特點
1． 靈敏度高，可測量較小壓力和負壓。
2． 介質溫度范圍寬。
3． 過載能力強，不低于量程的150%。
4． 穩定性高，長期漂移小。
5． 抗腐蝕能力強，可用于幾乎所有介質。
6． 軟件非線性校正，線性可達0.1%FS。
7． 整機體積小，易于安裝。
二、 主要技術參數及結構特性
環境溫度：(-10～80)℃；相對濕度：≤95%
介質溫度：(-40～80)℃
電源電壓：24VDC
輸出信號：(4～20)mA二線制
負載電阻：600Ω
準確度：0.5級
溫度漂移：≤0.25%F·S /10℃
基座： 1Cr18Ni9Ti
密封件：丁晴橡膠或氟橡膠
連接螺紋：M20×1.5外螺紋
G 1/2外管螺紋
NPT1/2錐管螺紋
用戶指定的連接形式
介質：液體、氣體或蒸汽
防爆等級：本安型ExiaⅡCT5
三、 接線要求、外形及安裝尺寸
四、XT4000系列(陶瓷)通用壓力變送器型譜
| 型 譜 | 說 明 | |||||
| XT | 壓力變送器 | |||||
| 4 | 設計序列 | |||||
| 缺省為表壓 | ||||||
| A | 絕壓 | |||||
|
|
c5 |
|
測量范圍0～0.05MPa |
|||
| d1 |
|
測量范圍0～0.1MPa |
||||
| d2 |
|
測量范圍0～0.2MPa |
||||
| d5 |
|
測量范圍0～0.5MPa |
||||
| 01 |
|
測量范圍0～1.0MPa |
||||
| 02 |
|
測量范圍0～2.0MPa |
||||
| 05 |
|
測量范圍0～5.0MPa |
||||
| 10 |
|
測量范圍0～10MPa |
||||
| 20 |
|
測量范圍0～20MPa |
||||
| 40 |
|
測量范圍40MPa |
||||
| 60 |
|
測量范圍60MPa |
||||
|
|
|
|
缺省為M20×1.5螺紋接口 | |||
| G |
|
G 1/2外管螺紋接口 | ||||
| N |
|
NPT-1/2外錐管螺紋接口 | ||||
