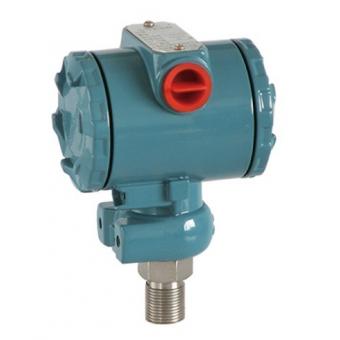

XT3000系列陶瓷電容壓力變送器
本產品采用進口特殊陶瓷材料制成的電容厚膜壓力傳感器，配以智能化的電路，對全范圍的線性和溫度進行補償，可用于測量微小壓力，超強的抗過載能力。本產品廣泛應用于石化、電力、化工、輕工等行業中需要進行微小壓力精密測量的場合。
一、主要特點
1． 堅固的陶瓷基片及敏感膜片，抗腐蝕抗沖擊，過載不低于500%。
2． 靈敏度高，量程范圍廣。
3． 由于無電解液體，受溫度影響極小，長期穩定性高。
4． 軟件非線性校正，線性可達0.1%FS。
5． 干式測量，不受安裝方向影響。
6． 純凈的陶瓷膜片，不產生工藝污染，對食品醫藥行業尤為適用。
7． 適用介質范圍極廣。
二、主要技術參數
環境溫度：(－10～80)℃；相對濕度：≤95%
介質溫度：(－10～80)℃
電源電壓：24VDC
輸出信號：(4～20)mA二線制
負載電阻：600Ω
準確度：0.2級
溫度漂移：≤0.10%F·S /10℃
穩定性：±0.1%F·S/年（最大量程）
亮體形式：預開式、側開式
過程接口：M20×1.5、G1/2、NTP-1/2
防爆等級：本安型ExiaⅡCT5
防暴型ExdⅡBT6（不適用于預開式殼體）
三、電氣連接、外形及安裝尺寸
1. 電氣連接圖詳見說明書
四、XT3000系列陶瓷電容壓力變送器型譜
型 譜
說 明
XT
壓力變送器
3
設計序列
缺省為表壓
A
絕壓
m5
測量范圍0～0.005MPa
C1
測量范圍0～0.01MPa
C2
測量范圍0～0.02MPa
C5
測量范圍0～0.05MPa
d1
測量范圍0～0.1MPa
d2
測量范圍0～0.2MPa
d5
測量范圍0～0.5MPa
01
測量范圍0～1.0MPa
02
測量范圍0～2.0MPa
Nm1
測量范圍(-0.001～0.001)MPa ＊
Nm2
測量范圍(-0.002～0.002)MPa ＊
Nm5
測量范圍(-0.005～0.005)MPa ＊
NC1
測量范圍(-0.01～0.01)MPa ＊
NC2
測量范圍(-0.02～0.02)MPa ＊
NC5
測量范圍(-0.05～0.05)MPa ＊
Nd1
測量范圍(-0.1～0.1)MPa ＊
Nd5
測量范圍(-0.1～0.5)MPa ＊
N02
測量范圍(-0.1～2.0)MPa ＊
缺省為M20×1.5螺紋接口
G
G 1/2外管螺紋接口
N
NPT-1/2外錐管螺紋接口
缺省為無表頭
M
指針式表頭
D
數字式指示表
T
頂開外殼
Da
隔爆安全質
Fa
本質安全質
注：帶“*”的變送器訂貨時請向產家咨詢
