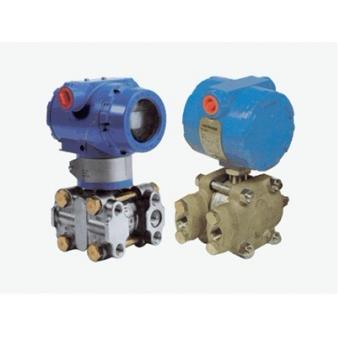

XT3051GPT/DPT遠傳壓力/差壓變送器
XT3051GPT/DPT遠傳壓力/差壓變送器為避免被測介質直接與隔離膜片接觸且便于清洗，提供了一種可靠的測量方法。
一、主要特點
本型產品特別適用于以下場合：
1． 高溫介質或?qū)鞲衅饔懈g作用
2． 介質為懸浮液體或高粘度
3． 介質由于環境或流程溫度變化而固化或結晶
4． 介質更換后需嚴格凈化測量頭或測量頭必須保持衛生
5． 液位測量
測量頭由于遠傳裝置灌充液不同而適合不同介質溫度。灌充硅油時，可測（－29～149）℃介質；灌充惰性油時，可測（－18～204）℃介質；灌充Sylthem800油時，可測（－40～205）℃介質。
6．遠傳裝置附加溫度誤差，在一側有1.53m毛細管時測得：
扁平式：溫度附加誤差小于0.62kPa/55℃，毛細管每增加1.53米，誤差增加0.20 kPa/55℃。
螺紋式和法蘭式：溫度附加誤差小于1.99kPa/55℃，毛細管每增加1.53m，誤差增加0.62kPa/55℃。
二、型號及規格代號
1.遠傳型變送器型號及規格代號
XT3051GPT
XT3051DPT遠傳壓力變送器
遠傳差壓變送器
代號
測量范圍（量程）
4
5
6
7
80-6～36kPa
0-30～180KPa
0-160～10000kPa
0-400～2500kPa
0-1600～10000kPa
代號
輸出
E
（4～20）mA DC、帶可調阻尼
代號
法蘭
塞子
隔離膜片
12
22碳鋼鍍鎘
316不銹鋼316不銹鋼
316不銹鋼316不銹鋼
316不銹鋼
代號
遠傳裝置
S1
S2一個遠傳裝置
二個遠傳裝置
代號
附件和附加性能
…
詳見附件和附加性能選型
XT3051GPT 6 E 22 S1 … 典型的型號規格
2. 螺紋式遠傳裝置型號及規格代號
XT1199RTW
螺紋式遠傳裝置
代號
沖洗用孔
11
12無
有
代號
遠傳裝置膜片材料
A
B
C316不銹鋼
哈氏合金C
鉭
代號
結構材料
11
上支座為316不銹鋼，安裝環為碳鋼鍍鎘，墊圈為白色石棉
代號
下支座材料
A
B316不銹鋼
哈氏合金C
代號
引壓連接孔
11
12
13
15
171/4″NPT（錐管螺紋）
3/8″NPT（錐管螺紋）
1/2″NPT（錐管螺紋）
1″NPT（錐管螺紋）
11/2″NPT（錐管螺紋，不帶沖洗用孔）
XT1199RTW 11 A 11 A 17 典型型號規格
螺紋安裝遠傳裝置
3.法蘭式遠傳裝置型號及規格代號
XT1199RFW
法蘭式遠傳裝置
代號
沖洗用孔
11
21無
有
代號
遠傳裝置膜片材料
A
B
C316不銹鋼
哈氏合金
鉭
代號
結構材料
11
上支座為316不銹鋼，法蘭為碳鋼鍍鎘，墊圈為白色石棉
代號
下支座尺寸和材料
A21
B21
E21
A41
B41
E41
A51
B51
E51
A71
B71
E71
A22
B22
E22
A42
B42
E42
A52
B52
E52
A72
B72
E721″
1″
1″
11/2″
11/2″
11/2″
2″
2″
2″
3″
3″
3″
1″
1″
1″
11/2″
11/2″
11/2″
2″
2″
2″
3″
3″
3″150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
300lb
300lb
300lb
300 b
300lb
300lb
300lb
300lb
300lb
300lb
300lb
300lb 316不銹鋼
哈氏合金C
碳鋼
316不銹鋼
哈氏合金C
碳鋼
316不銹鋼
哈氏合金C
碳鋼
316不銹鋼
哈氏合金C
碳鋼
316不銹鋼
哈氏合金C
碳鋼
316不銹鋼
哈氏合金C
碳鋼
316不銹鋼
哈氏合金C
碳鋼
316不銹鋼
哈氏合金C
碳鋼
XT1199RFW 11 A 11 A21 典型型號規格
法蘭尺寸
管道名義
尺寸額定壓力
等級D
h
d
螺栓孔
分布直徑
數量
孔徑
1″
150lb
Ø108
14.3
Ø66.6
Ø78.4
4
Ø15.7
300lb
Ø124
17.5
Ø66.6
Ø88.9
4
Ø19.1
11/2″
150lb
Ø127
17.5
Ø78.7
Ø98.4
4
Ø15.7
300lb
Ø156
20.6
Ø78.7
Ø114.3
4
Ø22.4
2″
150lb
Ø152
19.1
Ø95.3
Ø120.7
4
Ø19.1
300lb
Ø165
22.2
Ø95.3
Ø127
8
Ø19.1
3″
150lb
Ø190
23.8
Ø127
Ø152.4
4
Ø19.1
300lb
Ø210
28.6
Ø127
Ø168.3
8
Ø22.4
4. 扁平式遠傳裝置型號及規格代號
XT1199PFW
扁平式遠傳裝置
代號
型號
11
標準3″-150lb或300lb
代號
遠傳裝置膜片材料
A
B
C316不銹鋼
哈氏合金C
鉭
代號
殼體材料
11
316不銹鋼
XT1199PFW 11 A 11 典型型號規格
5. 遠傳裝置用的毛細管及末端配件型號及規格代號
XT1199CAP
毛細管
代號
毛細管材料和尺寸
12
316不銹鋼0.71mm內徑
13
316不銹鋼1.09mm內徑
代號
變送器末端配件
A
低容積法蘭316不銹鋼
代號
毛細管長度
05
10
15
20
255′(1524mm)
10′(3048mm)
15′(4572mm)
20′(6096mm)
25′(7620mm)
代號
遠傳裝置末端配件
A
C1/2-20UNF-2A螺紋無支撐管(僅與1199RFW、1199RTW配用)
1/2-20UNF-2A螺紋帶支撐管(僅與1199PFW、1199EFW配用)
代號
保護套管
11
鎧裝316不銹鋼系列
XT1199CAP 13 A 05 A 11 典型型號規格
遠傳毛細管
6. 遠傳裝置灌充液型號及規格代號
訂貨型號包括四部分：
代號
遠傳裝置灌充液
C10485-0007
C51734-0001
01199-0032-0004硅油（低溫）穩定范圍－29℃～149℃
惰性液穩定范圍－18℃～204℃
Sylthem800 －40℃～205℃
1．變送器型號。
2．由螺紋式、法蘭式、扁平式及插入筒式4種遠傳裝置選一種。
3．遠傳裝置用的毛細管型號。
4．灌充油。
例如：XT3051DPT4E22S2、XT1199PFW11A11、XT1199CAP1313A10C11、C10485-0007。
