WP6072-EX熱電偶隔離式安全柵
防爆標志:[Exia] ⅡC
WP6072-EX熱電偶隔離式安全柵，它將來自熱電偶的熱電勢轉換為與溫度成線性關系到的(4～20)mA DC或(1～5)V DC隔離信號輸出具有冷端自動補償功能。

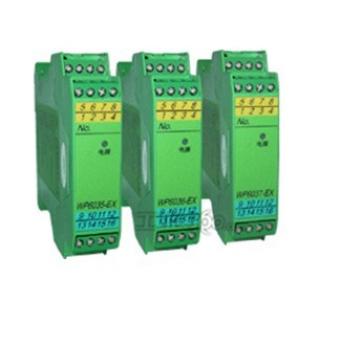

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
電 源：24V DC±2V
功 耗：約1.5W（24V供電，20mA輸出時）
危險區輸入信號：J、K、T、E、S、B、R熱電偶
量程范圍：
分度號
量程范圍℃
E
0~1000
K
0~1300
S
0~1600
B
400~1800
R
0~1600
T
-200~+300
J
0~600
注：訂貨時必須注明量程范圍 (范圍內可任意選擇)。
安全區輸出：
WP6072-EX WP6072-EX（V）
信 號： (4～20)mA (1～5)V
負載電阻： ≤500Ω ≥250kΩ
輸出精度：0.5級
補償精度：1/20℃（補償電阻：Cu50銅電阻)
溫度漂移: 0.01% F.S/℃
連續工作溫度: 0～+50℃
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數 (9、10端子間)
U 0：4V, I0：90mA, C0：100μF ,L0：4.2mH，P0：0.09W, Um：250VAC/DC
適用現場設備 :J、K、T、E、S、B、R熱電偶傳感器。
功能示意圖
儀表接線圖
儀表選型
型號
分度號
輸出信號
通道號
WP6072-EX
E、K、S、B、R、T、J可選
(4~20)mA DC /(1~5)V DC
單通道
訂貨指南:
用戶需要熱電偶K安全柵溫度范圍0~800℃，
訂貨型號：WP6072-EX（K 0~800℃）
