WP6073-EX熱電阻、熱電偶安全柵(溫度變送器)
防爆標志：[Exia] ⅡC
WP6073-EX熱電阻、熱電偶安全柵(溫度變送器)將現場熱電阻或熱電偶信號轉換成與溫度成線性關系兩路相互隔離的(4～20)mA或(1～5)V DC信號輸出。

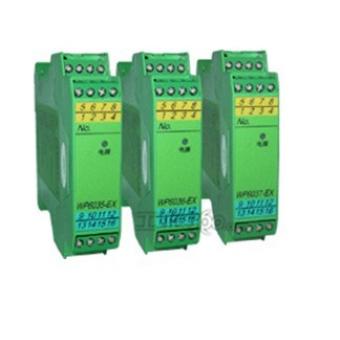

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
電 源：24V DC±2V
功 耗：約1.5W（24V供電，20mA輸出時）
危險區輸入信號：Pt100、Cu50熱電阻和J、T、E、K、S、B、R熱電偶
量程范圍：
分度號
量程范圍℃
E
0~1000
K
0~1300
S
0~1600
B
400~1800
R
0~1600
T
-200~+300
J
0~600
注：訂貨時必須注明量程范圍 (范圍內可任意選擇)。
安全區輸出：
WP6073-EX WP6073-EX（V）
信 號： (4～20)mA (1～5)V
負載電阻： ≤500Ω ≥250kΩ
輸出精度：0.5級
溫度漂移：0.02% F.S/℃
連續工作溫度：0～+50℃
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數 (9、10、11端子間)
U0：4V、I0：90mA、C0：100μF、L0：4.2mH、P0：0.09W、Um：250V DC/AC
適用現場設備
Pt100、Cu50熱電阻和J、T、E、K、S、B、R熱電偶傳感器。
功能示意圖
儀表接線圖
儀表選型
型號
分度號
輸出信號
通道號
WP6073-EX
Pt100、Cu50、E、K、S、B、R、T、J
2×(4~20)mA/ (1~5)V DC
一進二出
注：WP6073-EX只能選擇其中一種熱電阻或熱電偶。
訂貨指南:
用戶需要熱電偶S安全柵溫度范圍0~1200℃，要求兩路輸出(4~20)mA。
訂貨型號：WP6073-EX（S 0~1200℃）
