WP6074-EX熱電阻隔離式溫度變送器(本質安全型)
防爆標志: [Exia] ⅡC
WP6074-EX熱電阻隔離式溫度變送器將現場2/3線制熱電阻的阻值變化轉換為與溫度成線性關系的(4~20)mA DC或(1~5)V DC隔離信號輸出。

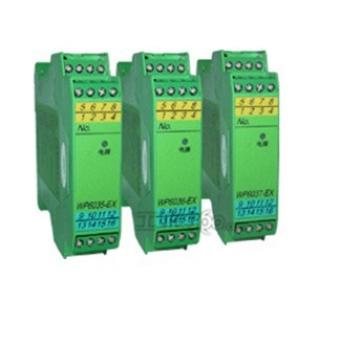

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
功 耗：約1.8W（24V供電，20mA輸出時）
電 源：24V DC±2V
危險區輸入：Pt100、Cu50熱電阻
量程范圍：Pt100(-200～600)℃（用戶訂貨時指定）
Cu50(-50～150）℃(用戶訂貨時指定)
安全區輸出：
WP6074-EX WP6074-EX（V）
信 號：(4～20)mA (1～5)V
負載電阻：≤500Ω ≥250kΩ
輸出精度：0.5級
溫度漂移：0.01% F.S/℃
連續工作溫度：(0～+50)℃
國家防爆電氣產品質量監督檢驗中心 （CQST）認證參數 (9、10、11端子間)
U0：4V, I0：90mA, C0：100μF ,L0：4.2mH，P0：0.09W、Um：250V DC/AC
適用現場設備：Pt100、Cu50熱電阻傳感器
功能示意圖
儀表接線圖
儀表選型
型號
分度號
輸出信號
通道號
WP6074-EX
Pt100 (-200~+600)℃可選
Cu50 (-50~+150)℃可選(4~20)mA/ (1~5)V DC
單通道
注：訂貨時必須注明量程范圍 (范圍內可任意選擇)。
訂貨指南:
用戶需要熱電阻Pt100安全柵溫度范圍0~200℃，
訂貨型號：WP6074-EX（Pt100 0~200℃）
