WP6100-EX系列熱電阻、熱電偶齊納安全柵
防爆標志：[Exia]ⅡC
WP6100-EX熱電阻、熱電偶齊納安全柵它能防止危險能量從本安端子串入到危險場所，又能接收來自現場的熱電阻、熱電偶信號（見功能示意圖）從而確保系統工程具有本質安全防爆性能。

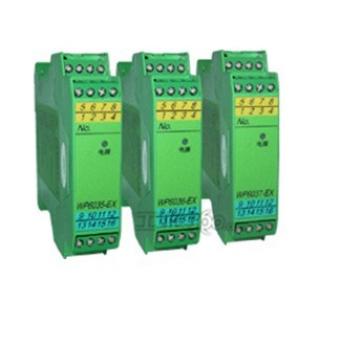

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
危險區輸入：熱電阻信號、熱電偶信號
安全區輸出：熱電阻信號、熱電偶信號
輸出精度：0.5級
溫度漂移: 0.01% F.S/℃
連續工作溫度：(-10～+60)℃
國家防爆電氣產品質量監督檢驗中心（CQST）認證參數(9、10、11、13、14、15端子間) ：
U0：4V、I0：90mA、C0：100μF、L0：4.2mH、P0：0.09W、Um：250V DC/AC
適用現場設備：
Pt100、Cu50熱電阻和J、T、E、K、S、B、R熱電偶傳感器。
功能示意圖
儀表接線圖
儀表選型
型號
分度號
輸出信號
通道號
WP6131-EX
Pt100 Cu50
Pt100 Cu50
單/雙通道
WP6132-EX
E、K、S、B、R、T、J
E、K、S、B、R、T、J
單/雙通道
訂貨指南:
用戶需要熱電偶K雙通道安全柵溫度范圍0~800℃，
訂貨型號：WP6132-EX（K 0~800℃雙通道）
