> 單元組合 > 安全柵 > WP6100-EX WP6133-EX WP6134-EX WP6135-EX WP6136-EX WP6137-EX WP6138-EX電流輸入、輸出重復式齊納安全柵
WP6133-EX WP6134-EX WP6135-EX WP6136-EX WP6137-EX WP6138-EX電流輸入、輸出重復式齊納安全柵
防爆標志：[Exib] ⅡC 注：WP6133-EX、WP6134-EX為電流輸入式 訂貨指南:
WP6100-EX電流輸入、輸出重復式齊納安全柵它能防止危險能量從本安端子串入到危險場所，并將( 4~20)mA DC信號經限能后線性地轉換成 (4~20) mA DC 信號輸出(見功能示意圖)它不同于其它齊納安全柵的是當危險能量恢復后，能自動恢復正常工作。

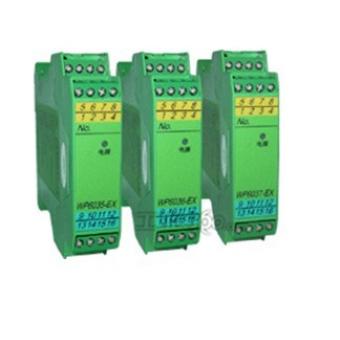

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
危險區輸入信號：(4~20)mA DC
安全區輸出信號：(4~20)mA DC
負載電阻：≤300Ω(恒流源的電壓為24V時)
溫度漂移：0.01% F.S/℃
連續工作溫度：(-10～+60)℃
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數 (9、10、13、14、端子間)：
U0：30V、I0：26mA、C0：0.04μF、L0：1.0mH、P0：0.78W、Um：250V DC/AC
適用現場設備：
二線制變送器、執行器和其它需要(4~20)mA DC電流信號的設備。
功能示意圖
儀表接線圖
儀表選型
型號
輸入信號
輸出信號
通道號
WP6133-EX
(4~20)mA DC
(4~20)mA DC
單通道
WP6134-EX
(4~20)mA DC
(4~20)mA DC
雙通道
WP6135-EX
(4~20)mA DC
(4~20)mA DC
單通道
WP6136-EX
(4~20)mA DC
(4~20)mA DC
雙通道
WP6137-EX
(4~20)mA DC
(1~5)V DC
單通道
WP6138-EX
(4~20)mA DC
(1~5)V DC
雙通道
WP6135-EX、WP6136-EX為電流輸出式
WP6137-EX、WP6138-EX為電壓輸出式
用戶需要重復式安全柵
訂貨型號：見上表(全可選，根據實際需要選擇)
