WP6240系列WP6241 WP6242 WP6243 WP6244 WP6245 WP6246直流信號轉換器
輸入信號：(4~20)mA DC或(1~5）V DC 訂貨指南:
WP6240系列直流信號轉換器是一種模塊結構的導軌式儀表,它將輸入的(4~20)mA DC或(1~5)V DC信號轉換成與之隔離的 (4~20)mA DC或(1~5)V DC的隔離信號輸出 。供給指示儀、記錄儀、模擬調節儀、可編程單/多回路數字調節儀、工業過程控制機及分散系統之用，組成多種多樣的監視控制系統，該轉換器電源-輸入-輸出三者相互隔離 , 是構成非防爆自控系統不可缺少的儀表品種。

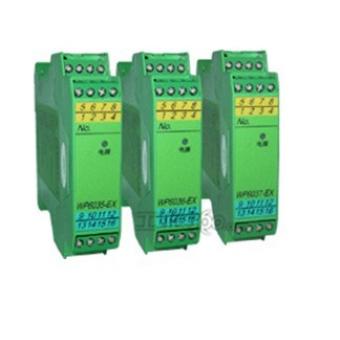

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
輸出信號：(4~20)mA DC或(1~5)V DC
輸入電阻: (1~5)V Dc輸入時＞500kΩ;
(4~20)mA DC輸入時＞50Ω
負載電阻: ·(4~20) mA DC輸出時≤500Ω;特殊負載訂貨時注明可供(250~600)Ω等
·(1～5)V Dc輸出時≥250kΩ
精 度: 0.5級
共模干擾: 50Hz時,＜5mV
響應時間: ＜1s
隔 離: 輸入、輸出、電源間相互隔離
電 源：24VDC±2V
功 耗：＜1.5W
環境溫度：(-10～60)℃
相對溫度：＜90%（不結露）
絕緣電阻：電源、輸入、輸出端子間≥100MΩ
絕緣強度：電源、輸入、輸出端子間500V AC1分鐘不飛弧、不擊穿
重 量：約150g
維 護：在安裝配線狀態下，儀表可以更換
功能示意圖
儀表接線圖
儀表選型
型號
分度號
輸出信號
通道數
備注
WP6241
(4~20)mA DC
(4~20)mA/(1~5)V DC
單通道
出廠時輸出默認為(4~20)mA
如需(1~5)V訂貨時請說明
WP6242
(4~20)mA DC
(4~20)mA/(1~5)V DC
雙通道
WP6243
(4~20)mA DC
(4~20)mA/(1~5)V DC
一進二出
WP6244
(4~20)mA DC
(4~20)mA/(1~5)V DC
單通道
WP6245
(4~20)mA DC
(4~20)mA/(1~5)V DC
雙通道
WP6246
(4~20)mA DC
(4~20)mA/(1~5)V DC
一進二出
WP6247
(4~20)mA DC
(4~20)mA/(1~5)V DC
雙通道
用戶需要將現場的(1~5)V信號轉換成(4~20)mA信號輸出
訂貨型號：WP6244
