商品描述：

WP6230系列WP6231 WP6231 WP6233配電器商品描述：

WP6230系列WP6231 WP6231 WP6233配電器

WP6230系列配電器是一種模塊化結構的導軌式儀表，它向現場二線制變送器提供隔離電源。同時將二線制變送器送來的(4～20)mA Dc信號轉換成與之隔離的(4～20)mA DC或(1～5)V DC的信號輸出。供給指示儀、記錄儀、模擬調節器、可編程單/多回路數字調節儀、工業過程控制機及分散系統，組成多種多樣的監視控制系統，廣泛用于工業生產過程中檢測與控制系統。該配電器是構成非防爆自控系統不可缺少的儀表品種。

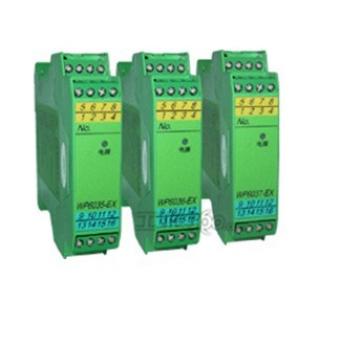

產品外形

儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝

產品特點

配電電壓：(18.5～28.5)V
輸入信號：(4～20)mA DC
輸出信號: (4～20)mA DC或(1～5)V DC
負載電阻: ·(4～20)mA DC輸出時≤500Ω;特殊負載訂貨時注明可供(250～600)Ω等
·(1～5)V Dc輸出時≥250kΩ
精度: 0.5級
共模干擾: 50Hz時＜5mV
響應時間: ＜1s
隔離: 輸入、輸出、電源間相互隔離
電源：24V Dc±2V
功耗：＜1.5W
環境溫度：(-10～60)℃
相對溫度：＜90%（不結露）
絕緣電阻: 電源、輸入、輸出端子間≥100MΩ
絕緣強度: 電源、輸入、輸出端子間500V AC1分鐘不飛弧、不擊穿
重量：約150g
維護：在安裝配線狀態下，儀表可以更換

功能示意圖

儀表接線圖

儀表選型

型號	分度號	輸出信號	通道數	備注
WP6231	(4~20)mA DC	(4~20)mA/(1~5)V DC	單通道	出廠時輸出默認為(4~20)mA 如需(1~5)V訂貨時請說明
WP6232	(4~20)mA DC	(4~20)mA/(1~5)V DC	雙通道
WP6233	(4~20)mA DC	(4~20)mA/(1~5)V DC	一進二出
