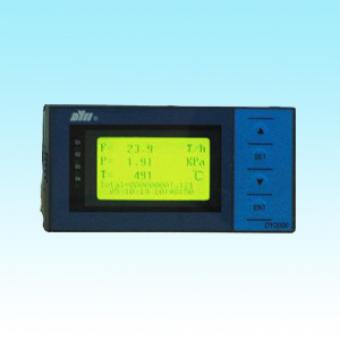

東輝儀表DY2000（HL）液晶顯示流量批量控制儀表DY21HL、DY22HL、DY29HL
1. 同時顯示輸入百分比（模擬信號），輸入脈沖頻率（脈沖信號），瞬時流量。
2. 雙積算：批量積算、總量積算。
3. 具有最近16次上電、掉電時刻查詢功能，良好的防盜竊功能。
4. 具有流量積算值報表查詢功能，長度為8年+12月+31天+24小時。
5. 具有對K系數進行非線性曲線校正功能。
6. 具有繼電器報警時刻查詢功能，兩路報警分別最多42個報警時間點
DY2000液晶顯示流量批量控制數字顯示儀表
一、主要特點
1. 全中文菜單，操作方便。
2. 同時顯示輸入百分比（模擬信號），輸入脈沖頻率（脈沖信號），瞬時流量，
3. 批量積算、總量積算。
4. 雙積算：批量積算、總量積算。
5. 具有最近16次上電、掉電時刻查詢功能，良好的防盜竊功能。
6. 具有流量積算值報表查詢功能，長度為8年+12月+31天+24小時。
7. 具有對K系數進行非線性曲線校正功能。
8. 具有繼電器報警時刻查詢功能，兩路報警分別最多42個報警時間點。
產品介紹
三、DY2000液晶顯示流量批量控制數字顯示儀表系列型譜
| 型 譜 |
說 明 |
|||||||||||
| DY |
大延牌智能型儀表 |
|||||||||||
| 2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
|||||||||||
| 1 |
寬×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
|||||||||||
| 9 |
(96×96×112) mm |
|||||||||||
| HL |
液晶顯示流量批量控制儀 |
|||||||||||
| 缺省為黃色背光 |
||||||||||||
| B |
藍色背光 |
|||||||||||
| 0 |
無輸出 |
|||||||||||
| 1 |
報警（O2）+報警（O3） |
|||||||||||
| 2 |
報警（O2）+報警（O3）+（4～20）mA變送輸出（O4） |
|||||||||||
| 3 |
報警（O2）+報警（O3）+（1～5）V變送輸出（O4） |
|||||||||||
| 4 |
通訊/打?。?font face="Times New Roman">O1） |
|||||||||||
| 5 |
通訊/打?。?font face="Times New Roman">O1）+報警（O2）+報警（O3） |
|||||||||||
| 6 |
通訊/打?。?font face="Times New Roman">O1）+報警（O2）+報警（O3）+（4～20）mA變送輸出（O4） |
|||||||||||
| 7 |
通訊/打印（O1）+報警（O2）+報警（O3）+（1～5）V變送輸出（O4） |
|||||||||||
| 9 |
用戶特殊要求的輸出 |
|||||||||||
| 0 |
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V） |
|||||||||||
| 1 |
適配NPN、PNP、三極管脈沖輸出傳感器 |
|||||||||||
| 2 |
適配無源觸點脈沖輸出傳感器 |
|||||||||||
| 6 |
流量信號（4～20）mA輸入 |
|||||||||||
| 8 |
流量信號（1～5）V輸入 |
|||||||||||
| 9 |
用戶特殊要求的流量信號輸入 |
|||||||||||
| 缺省為220VAC供電 |
||||||||||||
| D |
24VDC供電 |
|||||||||||
| 缺省為無附加24VDC饋電電源輸出 |
||||||||||||
| P |
附加24VDC饋電電源輸出 |
|||||||||||
| 缺省為無以下功能 |
||||||||||||
| 1 |
微型打印機通訊接口 |
|||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|||||||||||
| M |
Modbus協議 |
|||||||||||
＊ 報警（02）和報警（03）用戶可自行組態(tài)為上限報警或下限報警
