東輝儀表DY2000（SL）液晶顯示蒸汽熱量積算控制儀表DY21SL、DY22SL、DY29SL
1. 同時顯示輸入百分比（模擬信號），輸入脈沖頻率（脈沖信號），瞬時流量。
2. 雙積算：批量積算、總量積算。
3. 具有最近16次上電、掉電時刻查詢功能，良好的防盜竊功能。
4. 具有流量積算值報表查詢功能，長度為8年+12月+31天+24小時。
5. 具有對K系數進行非線性曲線校正功能。
6. 具有繼電器報警時刻查詢功能，兩路報警分別最多42個報警時間點。
一、主要特點 ＊報警（02）和報警（03）用戶可自行組態為上限報警或下限報警

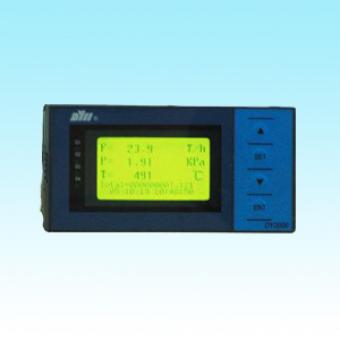

DY2000液晶顯示蒸汽熱量積算控制儀表
1. 秉承DY2000儀表的優良性能。
2. 采用圖形液晶顯示技術，豐富的顯示功能：實時顯示流量信號百分比（模擬信號）、輸入脈沖頻率（脈沖信號）、瞬時流量、壓力補償、溫度補償及積算值。
3. 具有最近16次上電、掉電時刻查詢功能，良好的防盜竊功能。
4. 具有流量積算值報表查詢功能，長度為8年+12月+31天+24小時。
5. 具有對K系數進行非線性曲線校正功能。
6. 具有繼電器報警時刻查詢功能，兩路報警分別最多42個報警時間點。
7. 用戶根據實際工況自行組態各種輸入信號類型（飽和蒸汽或過熱蒸汽）等，適用性強。
8. 用戶可自行設定小信號切除。
9. 溫度、壓力傳感器斷線時可自行進入預置定補償。
10. 可選擇溫度、壓力自動補償或人工定值補償（無需溫度、壓力傳感器）。產品介紹
三、DY2000液晶顯示蒸汽熱量積算控制儀表系列型譜
型 譜
說 明
DY
大延牌智能型儀表
2
SMT+開關電源(AC:85V～265V 50/60Hz)
1
寬×高×深：(160×80×115) mm
2
(80×160×115) mm
9
(96×96×112) mm
SL
液晶顯示蒸汽熱量積算控制儀
缺省為黃色背光
B
藍色背光
0
無輸出
1
報警（O2）+報警（O3）
2
報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
3
報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
4
通訊/打?。∣1）
5
通訊/打?。∣1）+報警（O2）+報警（O3）
6
通訊/打印（O1）+報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
7
通訊/打?。∣1）+報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
9
用戶特殊要求的輸出
0
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）
1
適配NPN、PNP、三極管脈沖輸出傳感器
2
適配無源觸點脈沖輸出傳感器
6
流量信號（4～20）mA輸入
8
流量信號（1～5）V輸入
9
用戶特殊要求的流量信號輸入
0
無溫度補償
1
K、E型熱電偶輸入
2
Pt100熱電阻輸入
6
溫度信號（4～20）mA輸入
8
溫度信號（1～5）V輸入
9
用戶特殊要求的輸入
0
無壓力補償
6
壓力信號（4～20）mA輸入
8
壓力信號（1～5）V輸入
9
用戶特殊要求的輸入
0
工作介質由用戶自由選擇，出廠時設定在飽和蒸汽
A
飽和蒸汽
S
過熱蒸汽
缺省為220VAC供電
D
24VDC供電
缺省為無附加24VDC饋電電源輸出
P
附加24VDC饋電電源輸出
缺省為無以下功能
1
微型打印機通訊接口
2
RS232串行通訊接口
4
RS485串行通訊接口（帶隔離）
M
Modbus協議
＊掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時
