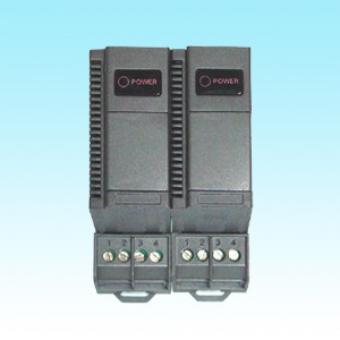

東輝儀表DYR（FK）系列卡裝開關量輸出隔離安全柵DYRFK-2100S、DYRFK-2200S
DYR系列卡裝開關量輸出隔離安全柵
一、 主要技術參數
1.供電電源：24VDC±10% 功耗約1W
2.響應時間：≤1s 隔離強度： 1500V/min 絕緣電阻：≥100MΩ/500VDC
3.工作溫度：0～50℃ 相對濕度：0～95%RH
4.危險區信號：
輸出： 邏輯信號 輸出電壓：≤28V
輸出電流：45mA,短路保護 開關頻率：≤10Hz
5.安全區信號：
輸入：開關電壓輸入（開關觸點或邏輯電壓）
輸入開關閉合：≤5V 輸入開關開啟：8～16V
輸入電流：≤1mA/24V 開關延時：≤2ms
6.危險區輸出特性： 最高輸出電壓 24V
最低輸出電壓12V(輸出電流45mA)
7.認證參數：
防爆合格證號：32006667 防爆等級標志：[Exia]IIC
最高允許電壓Um：242V 最高開路電壓Uo：28V
最大短路電流Io：118mA 最大外部電感Lo：1.5mH
最大外部電容Co：0.083µF
DYR系列卡裝開關量輸出隔離安全柵型譜
型譜
說明
DY
大延牌系列儀表
R
卡裝儀表（25×80×80）mm
FK
開關量信號輸出隔離安全柵
―
符號連接符
21
開關觸點輸入
22
邏輯電平輸入
00
繼電器觸點輸出
S
插裝式（24VDC供電）
