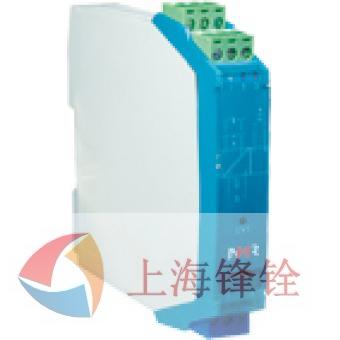

單雙輸入、單雙輸出。
具有配電功能（開路24V）。
觸點開關輸入。
可提供12V（35mA、45mA、60mA）輸出。
|
|
| 概述 |
| 本產品將安全區的電源通過開關控制，驅動危險區的現場本安設備，它允許控制開關直接連接到24V供電回路的任一端。本產品適用于驅動如電磁閥、聲光報警等本安設備。 |
| 安全認證 |
| 證書號 |
CNEx11.2730 |
| 防爆標志 |
【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) |
| 認證參數 |
|
| 端子 |
7-9、10-12 |
| |
IIC 12V35mA IIC 12V45mA IIB 12V60mA |
| 最大允許電壓 |
Um=250V Um=250V Um=250V |
| 電壓 |
Uo=28V Uo=28VDC Uo=28VDC |
| 電流 |
Io=93mA Io=119mA Io=150mA |
| 功率 |
Po=0.65W Po=0.83W Po=1.05W |
| 電容 |
Co=0.05μF Co=0.05μF Co=0.5μF |
| 電感 |
Lo=2.4mH Lo=2mH Lo=4mH |
|
| 接線圖 |
|
|
| 端子號 |
端子說明 |
| 安全區（綠色） |
1 |
In1（24V+） |
| 3 |
In1（24V-） |
| 4 |
In2（24V+） |
| 6 |
In2（24V-） |
| 危險區（藍色） |
9 |
Out1+ |
| 7 |
Out1- |
| 12 |
Out2+ |
| 10 |
Out2- |
|
| 圖一 |
35mA輸出時內部等效電路
45mA輸出時內部等效電路
60mA輸出時內部等效電路 |
| 結構外型圖 |
|
|
| EVT：工作指示燈：儀表輸入信號接通時，指示燈亮(綠色)；輸入信號斷開時，指示燈滅。 |
| 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。 |
| 請盡可能垂直安裝，以利于儀表內部熱量散發。 |
|
| 技術參數 |
| 電源 |
| 供電電壓范圍 |
DC24V±10% |
| 功耗 |
35mA輸出≤1W，45mA輸出≤1.5W，60mA輸出≤2.5W
|
| 危險側 |
| 信號輸出內部等效電路類型 |
見（圖一） |
| 開路時輸出電壓 |
24-26V |
| 電流(35、45、60mA)時輸出電壓 |
≥12V |
| 安全側 |
| 輸入開關閉合或晶體管導通時，向危險區設備供電。 |
| 輸入開關斷開或晶體管不導通時，不向危險區設備供電。 |
| 絕緣強度 |
| 本安端與非本安端 |
2500V,a.c;1min |
| 環境條件 |
| 環境溫度 |
0～50℃ |
| 環境濕度 |
5%～95%RH（非結露） |
| 標準 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
|
|
儀表選型
|
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 12V驅動，開關量輸出操作端隔離柵 NHR-B35 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
規格 |
注釋 |
|
|
|
|
↓
□
|
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<輸入> |
|
| 輸入I/輸入II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸入(僅限于第Ⅱ路) |
| 36 |
觸點開關量 |
| 9/10 |
<輸出> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸出（僅限于第II路） |
| K7 |
12V/35mA輸出 |
| K8 |
12V/45mA輸出 |
| K9 |
12V/60mA輸出 |
|
型號舉例：NHR-B35-36/36-K7/K7
12V驅動，開關量輸出操作端隔離柵，兩路輸入信號為：觸點開關量，兩路輸出信號為：12V/35mA。 |
