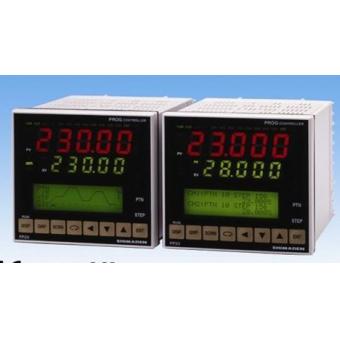

■ SR23是日本島電公司新一代的高精度PID調節器。它綜合了SR25和SR253的諸多優點設計而成。
具有五位顯示，0.1（千度以上也帶小數點）和0.001（鉑電阻0.000—30.000量程）的高分辨率和1/14000 的調節分辨率。
帶有大LCD顯示屏，同時顯示四排數據。新功能包括：單輸入或雙輸入，伺服控制；上位機的紅外USB編程接口；
外給定量參與調節輸出負載的反饋運算（恒壓，恒流）；雙輸出用于室溫調節特殊的算法等。
作為高精度儀表，可廣泛用于半導體制造，儀表計量，傳感器標定，環境試驗設備，石油化工，冶金等自控領域。
■ 十組可預置設定值。雙輸出對應的二十組獨立的PID參數，以及二十組調節輸出限幅，抗超調系數
■ 外部模擬遙控設定功能可用于FP23和多臺SR23組成的多區可編程精確控溫系統。
■ 數字通訊接口（選件），可配置RS232C,RS485接口，通訊口地址范圍1—98。（配希曼頓專用通訊接口）
■ 第二輸出功能（選件），兩組輸出極性相反或相同，用于加熱/制冷調節，或同極性的主輔控制。
具有獨立的PID參數及輸出限幅，主要用于寬溫度范圍的環境試驗設備。
■ 三組獨立的事件繼電器（選件），可設20種事件，包括；上、下限偏差值，偏差值外/內，上下限絕對值，
設定值上下限報警，自整定，手動調節，外部遙控，斜率運行，脫機，測量值，外部遙控超量程，輸出極性轉變等。
■ 外部數字量輸入/輸出（選件）：可多達10個DI輸入，13個DO輸出。帶小邏輯運算，計數和定時器功能。
■ 0—10mV,0—10V,4—20mA隔離模擬變送輸出（選件）。類型：測量值，設定值，偏差值，調節輸出變送。
■ 配置了雙輸入模式，不僅可用于獨立的雙回路，還可作為差值，內部串極，雙輸入帶運算的特殊控制，擴展了應用范圍。
順便指出的，為滿足精密半導體工業的需要，該表還開發了特殊的用戶應用程序 。
■ 線性化校正：當輸入信號為直流電壓電流時，可以采用該功能使用折線近似的方法進行線性化校正。
|
1. SR23
|
微處理器核心，多功能控制器
|
|||||||||
|
2. 基本功能
|
SS
|
單回路，單調節輸出;自由輸入（詳見分度表）
|
||||||||
|
SD
|
單回路，雙調節輸出;自由輸入（詳見分度表）
|
|||||||||
|
3. 調節輸出1
|
Y
|
接點容量：240V AC 2.5A/阻性負載，1A/感性負載
|
||||||||
|
I
|
4～20mA DC 負載阻抗：600Ω max
|
|||||||||
|
P
|
固態繼電器驅動12V±1.5V DC，負載電流：30mA max
|
|||||||||
|
V
|
電壓0～10V DC，負載電流：2mA max
|
|||||||||
|
4. 調節輸出2
|
N
|
無
|
||||||||
|
Y
|
接點容量：240V AC 2.5A/阻性負載，1A/感性負載
|
|||||||||
|
I
|
4～20mA DC 負載阻抗：600Ω max
|
|||||||||
|
P
|
固態繼電器驅動12V±1.5V DC，負載電流：30mA max
|
|||||||||
|
V
|
電壓0～10V DC，負載電流：2mA max
|
|||||||||
|
5. 模擬遙控輸入或
單相加熱器斷線報警
★調節輸出1或2僅一路可選斷線報警
僅能選擇一種功能
|
06
|
0～10V DC，輸入阻抗：500KΩ min
|
標準配置（非隔離）
|
|||||||
|
04
|
4～20mA DC，輸入阻抗：250Ω
|
非隔離
|
||||||||
|
05
|
1～5V DC，輸入阻抗：500KΩ min
|
|||||||||
|
14
|
4～20mA DC，輸入阻抗：250Ω
|
隔離
|
||||||||
|
15
|
1～5V DC，輸入阻抗：500KΩ min
|
|||||||||
|
16
|
0～10V DC，輸入阻抗：500KΩ min
|
|||||||||
|
31
|
Y、P輸出的加熱器斷線報警－30A
|
|||||||||
|
32
|
Y、P輸出的加熱器斷線報警－50A
|
|||||||||
|
6. 模擬變送輸出1
|
0
|
無
|
||||||||
|
3
|
0～10mV DC，輸出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，負載阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，負載電流：2mA max
|
|||||||||
|
7. 模擬變送輸出2
★傳感器電源或模擬變送輸出， 僅能選擇一種功能 |
0
|
無
|
||||||||
|
3
|
0～10mV DC，輸出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，負載阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，負載電流：2mA max
|
|||||||||
|
8
|
傳感器電源提供：24V DC 25mA
|
|||||||||
|
8. 外部I/O控制信號
DI：無電壓接點輸入
DO：OC門輸出
|
0
|
4DI，5DO
|
||||||||
|
1
|
10DI，9DO
|
|||||||||
|
2
|
10DI，13DO
|
|||||||||
|
9. 通信接口
島電標準協議
Modbus通信協議
|
0
|
無
|
||||||||
|
3
|
RS-485（非隔離）
|
|||||||||
|
5
|
RS-485
|
|||||||||
|
7
|
RS-232C
|
|||||||||
|
1. SR23
|
微處理器核心，多功能控制器
|
|||||||||
|
2.基本功能
|
DL
|
獨立的雙回路;自由輸入（詳見分度表）
|
||||||||
|
DC
|
兩路輸入，內部串級調節輸出方式;自由輸入（詳見分度表）
|
|||||||||
|
DS
|
兩路輸入(帶運算功能)，單路調節輸出;自由輸入（詳見分度表）
|
|||||||||
|
DD
|
兩路輸入(帶運算功能)，兩路調節輸出方式
|
|||||||||
|
3. 調節輸出1
|
Y
|
接點容量：240V AC 2.5A/阻性負載，1A/感性負載
|
||||||||
|
I
|
4～20mA DC 負載阻抗：600Ω max
|
|||||||||
|
P
|
固態繼電器驅動12V±1.5V DC，負載電流：30mA max
|
|||||||||
|
V
|
電壓0～10V DC，負載電流：2mA max
|
|||||||||
|
4. 調節輸出2
★DS型的調節輸出2
與調節輸出1一致
|
Y
|
接點容量：240V AC 2.5A/阻性負載，1A/感性負載
|
||||||||
|
I
|
4～20mA DC 負載阻抗：600Ω max
|
|||||||||
|
P
|
固態繼電器驅動12V±1.5V DC，負載電流：30mA max
|
|||||||||
|
V
|
電壓0～10V DC，負載電流：2mA max
|
|||||||||
|
5. 模擬遙控輸入或
單相加熱器斷線報警
★調節輸出1或2僅一路可選
斷線報警
僅能選擇一種功能
|
06
|
0～10V DC，輸入阻抗：500KΩ min
|
標準配置（非隔離）
|
|||||||
|
04
|
4～20mA DC，輸入阻抗：250Ω
|
非隔離
|
||||||||
|
05
|
1～5V DC，輸入阻抗：500KΩ min
|
|||||||||
|
14
|
4～20mA DC，輸入阻抗：250Ω
|
隔離
|
||||||||
|
15
|
1～5V DC，輸入阻抗：500KΩ min
|
|||||||||
|
16
|
0～10V DC，輸入阻抗：500KΩ min
|
|||||||||
|
31
|
加熱器斷線報警－30A
|
僅當輸出類型為Y、P時才能使用
|
||||||||
|
32
|
加熱器斷線報警－50A
|
|||||||||
|
6. 模擬變送輸出1
|
0
|
無
|
||||||||
|
3
|
0～10mV DC，輸出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，負載阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，負載電流：2mA max
|
|||||||||
|
7. 模擬變送輸出2
★傳感器電源或模擬變送輸出，
僅能選擇一種功能
|
0
|
無
|
||||||||
|
3
|
0～10mV DC，輸出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，負載阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，負載電流：2mA max
|
|||||||||
|
8
|
傳感器電源提供：24V DC 25mA
|
|||||||||
|
8. 外部I/O控制信號
DI：無電壓接點
DO：OC門輸出
|
0
|
4DI，5DO
|
||||||||
|
1
|
10DI，9DO
|
|||||||||
|
2
|
10DI，13DO
|
|||||||||
|
9. 通信接口
電標準協議 Modbus通信協議
|
0
|
無
|
||||||||
|
3
|
RS-485（非隔離）
|
|||||||||
|
5
|
RS-485
|
|||||||||
|
7
|
RS-232C
|
|||||||||
