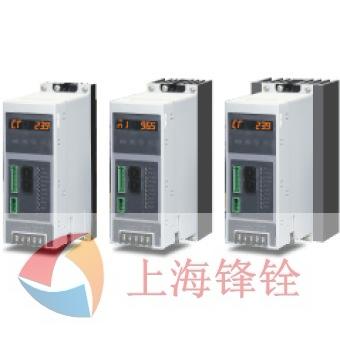

THV-A1 型系列產品的電流調節范圍分布在20A~100A，是設計緊湊的多功能單相電力調節器（可控硅裝置）。 具有定電壓控制（標準功能）、定電流控制（可選）、定功率控制（可選）功能，對于像貴金屬加熱器（鉑金、鉬）、kanthal發熱體?炭化珪加熱器等電阻值因溫度變化而變化的加熱器，也可實現相關恒定控制。 此外，還有非線性負載的加熱器斷線檢測功能（可選）、通信功能（可選）等。 用戶可根據需要，追加各種功能。
特 點
單相功率調節器"THV-A1"可選擇恒定電壓控制、恒定電流控制(可選)、恒定功率控制(可選)，適用于高溫控制的貴金屬類加熱器、超KANTHAL加熱器、碳化硅系列加熱器等電阻值隨溫度變化的加熱器。
此外，通過加供選功能的加熱器斷線警報功能或串行通信功能等，可構筑高安全性的管理系統。
型 名
規 格
規格代碼
型號格式
（高性能單相功率 調節 器）
ＴＨV-A
1
PZ
□
-□
*□
□
□
□
□
□
電源電壓 ※1
AC 200～240V
1
控制方式
相位控制 / 零交叉控制（出廠時：相位控制）
---
PZ
額定電流
AC 20A
AC 30A
AC 45A
AC 60A
AC 80A
AC 100A
AC 150A
AC 200A------
------
------
------
------
------
------
------020
030
045
060
080
100
150
200
輸入信號
※1DC 0～5V
DC 0～10V
DC 1～5V
DC 0～20mA
DC 4～20mA-----------
-----------
-----------
-----------
-----------4
5
6
7
8
輸出模式
※2標準＋恒定電壓控制 ( 無加熱器斷線警報 )
標準＋恒定電壓控制＋恒定電流控制
( 加熱器斷線警報、晶閘管故障警報、
存儲區域、 電流限幅、過電流警報 )
標準＋恒定電壓控制＋恒定功率控制
( 加熱器斷線警報、晶閘管擊穿警報、
存儲區域、 電路限幅、過電流警報 )
---------------
---------------
---------------
6
E
W
速熔 保險絲
無 速熔 保險絲
內置 速熔 保險絲-------------------
-------------------Ｎ
F
警報輸出
無警報輸出
警報輸出 2 點-----------------------
-----------------------N
A
散熱片溫度檢
測功能 / 對應非線
性電阻加熱器
斷線功能
※3無功能
帶散熱片溫度檢測功能
帶對應非線性電阻加熱器斷線功能
輸出模式的代碼為“ E ”或“ W ”時可以指定 帶散熱片溫度檢測功能
+ 帶對應非線性電阻加熱器斷線功能
※ 輸出模式的代碼為“ E ”或“ W ”時可以指定--------------------------
--------------------------
--------------------------
--------------------------
N
A
B
C
通信功能
無通信功能
RS-422A
RS-485-----------------------------
-----------------------------
-----------------------------N
4
5
零部 件
※4, ※5設定器 ( 電位器 、 旋鈕 、 刻度盤 )1 個 + 帶輸入插頭 ( 針端 )
設定器 ( 電位器 、 旋鈕 、 刻度盤 )2 個 + 帶輸入插頭 ( 針端 )
帶輸入插頭 ( 針端 )
帶警報輸出插頭 ( 針端 )---------------------------------
---------------------------------
---------------------------------
----------------------------------1
-2
-9
-B
※1
組內可以切換輸入信號。接點輸入為接收來自插頭的輸入，請指定零部件中插頭（ -1 ， -2 ， -9 中的某個）。 。
組 1
DC 0～20mA
DC 4～20mA
DC 0～5V
DC 1～5V
脈沖電壓 DC 0/12V
無電壓接點
組 2
DC 0～10V
脈沖電壓 DC 0/12V
脈沖電壓 DC 0/24V
無電壓接點
※2
標準的輸出模式為輸入 - 相位角比例、輸入 - 電壓比例、輸入 - 電壓平方比例、電壓平方反饋。
※3
在 150A 、 200A 型號中散熱片溫度檢測為標配功能，指定代碼為“ A ”或“ C ”。
※4
設定器分為 外部斜率設定器、外部手動設定器、二位置控制時的上限用 / 下限用外部設定器。
（如果是在外部同時進行斜率設定 / 手動設定的場合、或進行二位置控制時的上限用 / 下限用設定的場合，需要 2 個設定器。
※5
可指定兩種以上零部件。 （如： -1-B ： 1 個設定器?帶輸入插頭 ( 針端 ) 、
?帶輸入插頭 ( 針端 ) 、帶警報輸出用插頭（針端））
不能同時指定 -1 ? -2 ? -9 。
