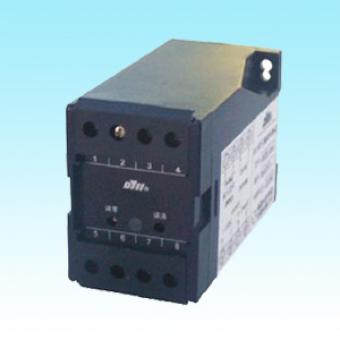

DYA帶配電直流電流隔離變送儀表
一、 主要特點
由220VAC或24VDC供電,配電輸出供二線制變送器并將輸入4~20mADC
隔離輸出4~20mADC。
二、 主要技術(shù)指標
1. 精度0.2% 溫漂50PPM/℃ 絕緣耐壓AC1.0kV/min 絕緣電阻≥20MΩ(DC500V)
2. 輸入范圍:4~20mADC
3. 負載電阻:電流輸出RL≤600Ω 電壓輸出RL≥250kΩ
4. 供電電源:AC:220V±15% DC:24V±10%
5. 工作環(huán)境:-10~60℃ 相對濕度:10%~90%
三、 DYA帶配電直流電流隔離變送儀表型譜
型 譜
說 明
DYAT
大延牌儀表
S
寬×高×深:(55×75×120)mm
FP
帶配電直流電流隔離變送儀表
1
4~20mADC輸入
1
1-5VDC輸出
2
4-20mADC輸出
缺省為220VAC供電
D
24VDC供電
四、 DYA帶配電直流電流隔離變送儀表接線圖
