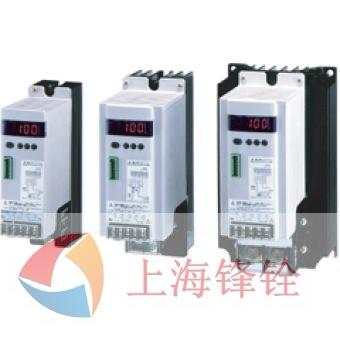

THV系列單相電力調節器 THV系列產品電流調節范圍分布在20A~100A，是設計緊湊、高性能的單相電力控制器（可控硅裝置）。（20A、30A用的產品寬為48mm） 可根據用途在‘相位控制’、‘連接比例過零控制’、‘輸入同步式過零控制’各種功能間切換使用。 配備數字顯示器，設定簡單；通用電源（100~240V）、支持頻率數自動判別。
| 最大負載電流 | AC20A, 30A, 45A, 60A, 80A, 100A | |||||||||
| 控制方式 | 相位控制 / 過零控制（可切換） | |||||||||
| 適用負載 | 相位控制：線性（R：電阻）負載 （相位控制時可控制變壓1次側，磁束密度0.8T以下） 過零控制：線性(R:電阻)負載 |
|||||||||
| 輸入信號 | 直流電流輸入 DC4～20mA（輸入阻抗：100Ω） 直流電壓輸入 DC 1～5V（輸入阻抗：30kΩ） 直流電壓輸入 DC 0～10V（輸入阻抗：100Ω）（輸入阻抗：68kΩ） 電壓脈沖輸入 DC 0/12V（輸入阻抗：30kΩ） 無電壓接點輸入（輸入阻抗：47kΩ） |
|||||||||
| 最小負載電流 | 0.6A(20A型)，1A(30A, 45A, 60A, 80A, 100A型) | |||||||||
| 輸出電壓范圍 | 額定電壓0～98％ | |||||||||
| 電源電壓 | AC90～264V (含電源電壓變動) 額定：AC100～240V | |||||||||
| 電源頻率 | 50/60Hz(自動判別) | |||||||||
| 容許頻率變動范圍 | ±1Hz（性能保證），±2Hz（操作保證） | |||||||||
| 輸出設置范圍 | 梯度設置：0.0～100％[編輯鍵、外部：設置器（電位器）] 輸出限幅（上限）：0.0～99.9％（編輯鍵） 輸出限幅（下限）：0.0～99.9％（編輯鍵） 基準值設置（輸出偏置）：0.0～99.9％（編輯鍵）
|
|||||||||
| 輸出模式 | 相位控制時對于線性（R：電阻）負載，可在輸入-相位角比例、輸入-電壓比例、輸入-電壓平方比例之間切換。 | |||||||||
| 冷卻方式 | 自然冷卻 | |||||||||
| 容許環境溫度范圍 | 性能保證范圍：0～＋40℃ 操作保證范圍：－15～＋55℃ |
|||||||||
| 容許環境濕度范圍 | 5～95％RH (不結露） | |||||||||
| 絕緣耐壓 | 主回路端子、電源端子和散熱器之間：AC2000V, 1分鐘 | |||||||||
| 絕緣電阻 | 主回路端子、電源端子和散熱器之間： 20M Ω 以上 ,DC500V | |||||||||
| 安裝方法 | 垂直安裝 | |||||||||
| 質量 | 約 0.9kg(20A, 30A), 約1.4kg(45A, 60A), 1.9kg(80A, 100A) | |||||||||
| 數字顯示內容 | 輸入信號值、相位角比率值、頻率值、控制方式 軟接通/軟斷開時間、梯度設置值、輸出限幅（上/下限） BaseUp設置、輸出模式 附帶加熱器斷電警報功能時： 電流值、最大負載電流、加熱器斷線報警設置值、報警延遲次數設置值等。 |
|||||||||
| 標配功能 |
?自動 / 手動切換（外部手動設置為可選項）
?梯度設置功能（外部梯度設置為可選項） ?軟接通 / 軟斷開功能： 0.1 ～ 99.9 秒 ?二 位控制（外部上 / 下限設置 為可選項 ） |
|||||||||
| 可選功能 | ? 加熱器斷線警報功能
電流限幅（僅限相位控制）
恒流控制（僅限相位控制） 穩定度：滿刻度 ±2 ％ （電源電壓波動： ±10 ％以內、負載波動： 2 倍） |
|||||||||
| 標準 |
|
|||||||||
| 規 格 | 規 格 代 碼 | |||||||||||||||||
| 型 號 |
|
-１ | PZ | □ | -□ | *□ | N | □ | ||||||||||
| 電源電壓 | 單相 AC100 ～ 240V | １ | ||||||||||||||||
| 控制方式 | 相位控制 / 零交叉控制（出廠時：相位控制） | ---- | PZ | |||||||||||||||
| 額定電流 | AC 20A AC 30A AC 45A AC 60A AC 80A AC 100A |
--------- --------- --------- --------- --------- --------- |
020 030 045 060 080 100 |
|||||||||||||||
| 輸入信號 ※1 | DC 0 ～ 10V DC 1 ～ 5V DC 4 ～ 20mA |
------------- ------------- ------------- |
５ ６ ８ |
|||||||||||||||
| 供選功能 1 （ 加熱器斷線警報 ） |
無加熱器斷線警報、無電流限幅、無恒定電流控制 帶加熱器斷線警報、帶電流限幅、帶恒定電流控制 ※2 |
---------------- ---------------- |
Ｎ Ｈ |
|||||||||||||||
| 供選功能 ２ | 無 供 選功能 2 | ------------------- | Ｎ | |||||||||||||||
| 零 部 件 ※３, ※４, ※５ |
※ 設定器 ( 電位器、旋鈕、刻度盤 )1 個 + 帶插頭 設定器 ( 電位器、旋鈕、刻度盤 )2 個 + 帶插頭 保險絲單元 ( 速熔保險絲 1 個 + 保險絲盒 [3 回路 ]) 輸出電壓表 150V 量程 ( 相位控制用 ) 輸出電壓表 300V 量程 ( 相位控制用 ) 保險絲單元 ( 速熔保險絲 1 個 + 保險盒 [1 回路 ]) 帶插頭 ( 針端 ) |
--------------------- --------------------- --------------------- --------------------- --------------------- --------------------- --------------------- |
－１ －２ －３ －４ －５ －６ －９ |
|||||||||||||||
|
||||||||||||||||||
