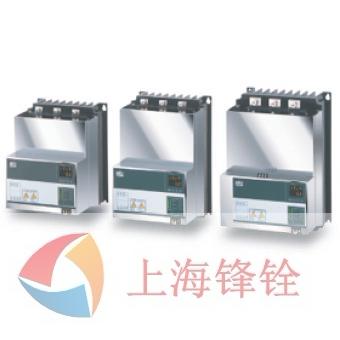

THW-A型系列產品的電流調節范圍分布在20A~100A，是高性能、多功能的三相功率調節器（可控硅裝置） 與單相式的THV系列相同，可根據用途在『相位控制』、『連接比例過零控制』、『輸入同步式過零控制』各種功能間切換使用。
| 最大負載電流 | AC20A, 30A, 45A, 60A, 80A, 100A | ||||||||||||
| 控制方式 | 相位控制、零交叉控制 ( 可切換 ) | ||||||||||||
| 適用負載 |
相位控制：線性 (R ：電阻 ) 負載 |
||||||||||||
| 輸入信號 |
組 1( 組內可變更 ) |
||||||||||||
| 最小負載電流 | 1A | ||||||||||||
| 輸出電壓范圍 | 額定電壓的 0 ～ 98 ％ | ||||||||||||
| 電源電壓 |
a) AC 180 ～ 264V( 含電源電壓波動 ) 額定： AC 200 ～ 240V |
||||||||||||
| 消耗功率 | 17VA 以下 (200V 型 ) 、 21VA 以下 (400V 型 ) | ||||||||||||
| 電源頻率 | 50/60Hz( 自動判別 ) | ||||||||||||
| 容許頻率波動 | 50Hz±1Hz,60Hz±1Hz( 性能保證范圍） 45～54.9Hz(50Hz）,55～64.9Hz（60Hｚ）( 操作保證范圍） |
||||||||||||
| 輸出設置范圍 |
斜率設置： 0 ～ 100 ％ [ 按鍵、外部設置器 ( 電位器 )] |
||||||||||||
| 輸出模式 | 相位控制時對于線性 (R ：電阻 ) 負載，可在輸入 - 相位角比例、輸入 - 功率比例、 輸入 - 電壓比例三種模式進行切換 |
||||||||||||
| 冷卻方式 | 自然冷卻 | ||||||||||||
| 容許環境溫度 | 性能保證范圍： 0 ～＋ 40 ℃ 動作保證范圍：－ 15 ～＋ 55 ℃ |
||||||||||||
| 容許環境濕度 |
5 ～ 95 ％ RH ( 不結露 ) |
||||||||||||
| 絕緣耐壓 | 主回路端子、電源端子和散熱器之間： AC2000V, 1 分鐘 | ||||||||||||
| 絕緣電阻 | 主回路端子、電源端子和散熱器之間： 20MΩ 以上 ,DC500V | ||||||||||||
| 安裝方法 | 垂直安裝 | ||||||||||||
| 自我診斷功能 |
檢驗項目：驗證電路板異常、 EEPROM 錯誤、 |
||||||||||||
| 質量 | 約 5.8kg (20 ～ 60A, 200V) 、 約 10.3kg (20 ～ 60A,400V) 約 13.6kg (80A,100A, 200V 及 400V) |
||||||||||||
| 標配功能 | ?事件輸出 (DI) ： 3 點、無電壓接點輸入 (RUN/STOP 、自動 / 手動切換、警報聯鎖解除 ) ? 自動 / 手動切換 ( 外部手動設定為供選項 ) ? 斜率設定功能 ( 外部設定為供選項 ) ? 軟起動 ( 軟開機 )/ 軟關機功能： 0.0 ～ 99.9 秒 ?警報輸出： 2 點 輸出：集電極開路輸出， DC24V, 最大 100mA 可選 勵磁 / 非 勵磁 選擇 輸出 邏輯 功能 (1) 加熱器斷線警報 (2)閘流管 擊穿警報 (3)加熱器斷線警報、閘流管擊穿警報的邏輯和 (4)FAIL 警報、電源頻率異常、逆相位、過電流、保險絲斷線的邏輯和 (5)所有的警報邏輯和 ( 報警輸出時為 ON) ? 二位置控制 ( 外部上限 / 下限設定為供選項 ) |
||||||||||||
| 供選 功能 | ? 加熱器斷線警報功能 電流測定精度 額定電流的 ±10 ％以內(45A, 60A, 80A, 100A 型 ) 警報判斷延遲次數： 0 ～ 99 次 輸出：集電極開路輸出， DC24V, 最大 100mA ? 電流限幅 設定范圍 0.0 ～ 22.0A (20A 型 ) 0.0 ～ 33.0A (30A 型 ) 0 ～ 50A (45A 型 ) 0 ～ 66A (60A 型 ) 0 ～ 88A (80A 型 ) 0 ～ 110A (100A 型 ) ? 恒定電壓控制 ? 恒定電流控制 ? 恒定功率控制
|
| 規格 | 規格代碼 | ||||||||||||||||||||||||||||||||
| 型號代碼 |
|
□ | PZ | □ | -□ | *□ | □ | N | □ | ||||||||||||||||||||||||
| 電源電壓※ 1 | AC200～240V AC400～440V |
１ ４ |
|||||||||||||||||||||||||||||||
| 控制方式 | 相位控制 / 零交叉控制方式 ( 可切換 ) 出廠時：相位控制 | --- | PZ | ||||||||||||||||||||||||||||||
| 額定電流 | AC 20A AC 30A AC 45A AC 60A AC 80A AC 100A |
-------- -------- -------- -------- -------- -------- |
020 030 045 060 080 100 |
||||||||||||||||||||||||||||||
|
輸入信號
※ 2, ※ 4 |
DC 0～5V DC 0～10V DC 1～5V DC 0～20mA DC 4～20mA |
------------- ------------- ------------- ------------- ------------- |
４ ５ ６ ７ ８ |
||||||||||||||||||||||||||||||
|
輸出模式
※3 |
標配 ( 相位角比例、電壓比例、電壓平方 )
標配 + 恒定電壓控制 ( 無加熱器斷線報警 ) 標配 + 恒定電壓控制 ( 加熱器斷線報警、帶電流限幅 ) 標配 + 恒定電流控制 ( 加熱器斷線報警、附電流限幅 ) 標配 + 恒定功率控制 ( 加熱器斷線報警、附電流限幅 ) |
---------------- ---------------- ---------------- ---------------- ---------------- |
Ｎ ６ Ｖ Ｅ Ｗ |
||||||||||||||||||||||||||||||
| 速 熔保險絲 |
無速熔保險絲
速熔保險絲內置 ( 不可輸出報警 ) 內置帶警報輸出用微型開關速熔保險絲※ 4 ※ 警報輸出通過插座輸出， 請指定零部件的插座。 |
------------------- ------------------- ------------------- |
Ｎ F S |
||||||||||||||||||||||||||||||
| 供選功能 | 無供選功能 | --------------------- | N | ||||||||||||||||||||||||||||||
| 零部件 ※4, ※5, ※6 |
設定器 ( 電位器、旋鈕、刻度盤 )1 個 + 帶插座 ( 針端 )
設定器 ( 電位器、旋鈕、刻度盤 )2 個 + 帶插座 ( 針端 ) 帶輸出 / 輸入插座 ( 針端 ) |
----------------------- ----------------------- ----------------------- |
－1 －2 －9 |
||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
