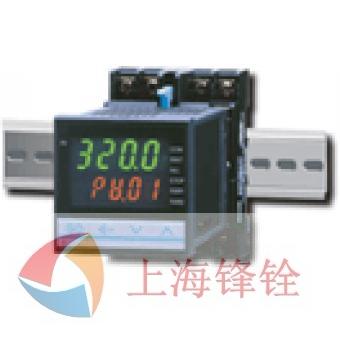

OP10 是模塊型控制器[過程∕溫度控制器]SRZ系列用的小型設定顯示器?？砂惭b到DIN導軌的插座式接口，即使在控制表盤內的狹小空間內也可安裝。 更改設定或確認設定參數非常方便。
| 型號名編碼 |
| 規格 | 規格代碼 | ||||
| 單元型式 | 小型設定顯示器 | OP10 | -□ | ＊□ | □ |
| 電源電壓 | AC/DC 24V AC 100～240V |
---- ---- |
-3 -4 |
||
| 防水規格（只有安裝面板時） | 沒有防水防塵構造 有防水防塵構造 |
--------- --------- |
*N *1 |
||
| 連接機種 | Z-COM-A模塊 Z-TIO-□模塊 V-TIO-E/F模塊 ※1 H-PCP-J模塊 ※2 |
--------------- --------------- --------------- --------------- |
01 02 03 04 |
||
| ※1：只有RS-422A規格時，可連接。 ※2：只有RS-422A/RS-485規格時，可連接。 |
OP10的規格：
顯示 |
|
| 顯示方式 | LCD顯示 |
| 顯示位數 | 上方;4位（綠色） 下方：4位（橙色） |
通信 |
|
| 接口 | EIA 規格 RS-485基準 |
| 連接方式 | 2線半雙工多點連接 |
| 同期方式 | 起止同步方式 |
| 通信速度 | 4800 bps、9600 bps、19200 bps、38400 bps |
| 數據位構成 | 開始位：1 數據位：8 奇偶校驗位：無、奇數、偶數 停止位：1 |
| 協議 | MODBUS-RTU |
| 最多連接臺數 | Z-TIO 模塊: 16臺 *與Z-DIO-A模塊不能通信。 Z-COM-A模塊: 16臺 (不過，最多99臺) V-TIO-E/F模塊: 16臺 (不過，最多99臺) H-PCP-J模塊: 16臺 (不過，最多99臺) |
電源 |
|
| 電源電壓 | AC85～264V [含電源電壓變動]、50/60Hz 額定: AC100～240V AC21.6～26.4V [含電源電壓變動]、50/60Hz 額定: AC24V DC21.6～26.4V [含電源電壓變動] 額定: DC24V |
| 消費電力 | 最大4VA (AC100V時) 最大7VA (AC240V時) 最大4VA (AC24V時) 最大100mA (DC24V時) |
規格 |
|
| 規格 | cUL、CE認證、C-Tick |
一般規格 |
|
| 瞬間停電的影響 | 20ms以下的停電對運行無影響 |
| 停電時的數據保護 | 非易失性存儲器(EEPROM)將數據備份 |
| 更新次數 | 約10萬次 |
| 數據存儲保持時間 | 約10年 |
| 允許環境溫度 | 0～50℃ |
| 允許周圍濕度 | 45～85%RH |
| 安裝方法 | DIN導軌插座安裝或面板安裝 |
| 防水防塵 | 相當于面板安裝時的前面部IP66 (可選) |
| 質量 | 約120g |
