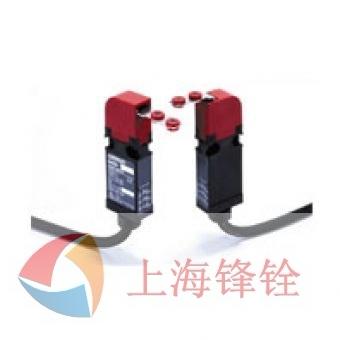

僅17mm厚的纖細型設計（三接點型）。
可反轉設計，正面或背面均可安裝使用。
備有內置2接點結構、3接點結構開關
操作鑰匙帶有橡膠安裝孔，可以吸收震動和沖擊。
IP67保護結構。
| 保護結構 *1 | IP67(EN60947-5-1) | |
|---|---|---|
| 壽命 *2 | 機械 | 100萬次以上 |
| 電氣 | 10萬次以上(AC125V 1 A、電阻負載) *3 | |
| 操作速度 | 0.1～0.5m/s | |
| 操作頻率 | 最大30次/min | |
| 強制斷開力 *4 | 60N以上 | |
| 強制斷開預行程 *4 | 10mm以上 | |
| 接點電阻 | 300mΩ以下(帶1m電纜) | |
| 最小適用負載 *5 | DC24V 4mA電阻負載(N水準參考值) | |
| 額定絕緣電壓(Ui) | 250V | |
| 額定頻率 | 50/60Hz | |
| 防觸電保護等級 | Class Ⅱ (雙重絕緣) (IEC60536) | |
| 污染度(使用環境) | 3(EN60947-5-1) | |
| 脈沖耐壓 (EN60947-5-1) |
同極端子間 | 2.5kV |
| 異極端子間 | 4kV | |
| 各端子與不帶電金屬 部間 |
6kV | |
| 絕緣電阻 | 同極及異極端子之間、各端子與不帶電金屬部間100MΩ以上(DC500V) | |
| 接點間隔 | 2 × 2mm以上 | |
| 耐振動 | 誤動作 | 10～55Hz，單振幅0.35mm |
| 耐沖擊 | 耐久 | 1000m/s2以上 |
| 誤動作 | 300m/s2以上 | |
| 條件短路電流 | 100A(EN60947-5-1) | |
| 額定開放熱電流 (Ith) | 2.5A(EN60947-5-1) | |
| 使用環境溫度 | -30～70°C (無結冰) | |
| 使用環境濕度 | 95%以下 | |
| 電纜 | UL2464 No. 22 AWG，成品外徑：7.2mm | |
| 質量 | 約120g (D4GS-N1R，帶1m電纜) | |
注1.上述為初期的值。
2. 開關接點可用于一般負載或微小負載。但是，已經連接過一般負載的接點，就不能用于連接更小容量的負載。因?yàn)榻狱c(diǎn)表面在使用后可能會變得粗燥而導致小負載 的接觸可靠性降低。
*1.本保護結構為基于EN60947-5-1標準規定的測試方法測得的結果。請務必根據實際使用環境和使用條件事先確認密封性。 盡管開關本體的設計結構可防止塵埃和水等的進入，但請不要在粉屑、油、水或化學品等易進入頭部鑰匙插入孔的場所使用D4GS-N。否則，可能導致開關損壞或 發生故障。
*2.壽命的測試條件為：環境溫度5～35°C、環境濕度40%～70%。詳情請咨詢歐姆龍代表處。
*3.當環境溫度為35°C或以上時，請勿將1A AC125V施加于兩個以上的電路。
*4.以上數值為可進行安全操作的最低要求。
*5.最小適用負載中給定的數值為微小負載的參考值。該數值可能隨開關頻率、環境條件、可靠性水準等而變化。請務必事先使用實際負載確認是否可進行正常操作。
