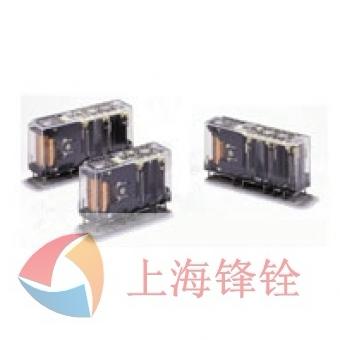

通過EN標準認證的小型纖細型安全繼電器
帶強制導向接點的繼電器 （EN50205 Class A VDE認證）。
備有機械的CE標記（機械指令）。
用作聯鎖電路的一部分時，有助于避免設備出現危險狀態。
備有4極、6極產品。
便于繪制PWB圖形的端子配置。
輸入輸出間加強絕緣。 異極間也有一部分加強絕緣。
| 分類 | 保護結構 | 極數 | 接點結構 | 額定電壓 | 型號 |
|---|---|---|---|---|---|
| 標準型 | 耐助焊接型 | 4極 | 3PST-NO, SPST-NC | 12 VDC 18 VDC 21 VDC 24 VDC 48 VDC |
G7SA-3A1B |
| DPST-NO, DPST-NC | G7SA-2A2B | ||||
| 6 極 | 5PST-NO, SPST-NC | G7SA-5A1B | |||
| 4PST-NO, DPST-NC | G7SA-4A2B | ||||
| 3PST-NO, 3PST-NC | G7SA-3A3B |
| 分類 | LED指示燈 | 極數 | 額定電壓 | 型號 | |
|---|---|---|---|---|---|
| 導軌安裝 | 導軌安裝、螺釘安裝共用 | 無 | 4極 | --- | P7SA-10F |
| 6極 | P7SA-14F | ||||
| 有 | 4極 | 24 VDC | P7SA-10F-ND | ||
| 6極 | P7SA-14F-ND | ||||
| 背面安裝 | 印刷基板用端子 | 無 | 4極 | --- | P7SA-10P |
| 6極 | P7SA-14P | ||||
| 接觸電阻 *1 | 100mΩ以下 | |
|---|---|---|
| 動作時間 *2 | 20ms以下 | |
| 響應時間 *3 | 10ms以下 | |
| 復位時間 *2 | 20ms以下 | |
| 復位電壓 | 75%以下 | |
| 復位時間 *2 | 10%以上 | |
| 最大開關頻率 | 機械 | 36,000次/h |
| 額定負載 | 1,800次/h | |
| 絕緣電阻 *4 | 1,000MΩ以上 | |
| 耐電壓 *5 *6 | 線圈接點之間/異極之間(4極：3-4極間除外， 6極：3-5極間、4-6極間、5-6極間除外)： 1min為AC4,000V， 50/60Hz 異極間(4極：3-4極間， 6極：3-5極間、4-6極間、5-6極間)： 1min為AC2,500V， 50/60Hz 同極接點間：1min為AC1,500V， 50/60Hz |
|
| 耐振動 | 10～55～10Hz 單振幅0.75mm (復振幅1.5mm) |
|
| 耐沖擊 | 耐久 | 1,000 m/s2 |
| 誤動作 | 100 m/s2 | |
| 壽命 *7 | 機械 | 1000萬次以上 (開關頻率36,000次/h) |
| 電氣 | 10萬次以上 (額定負載、開關頻率約1,800次/h) |
|
| 電感負載開關容量*8 (IEC60947-5-1) |
AC15 AC240V 2A DC13 DC24V 1A |
|
| 故障率P水準 (參考值*9) |
DC5V， 1mA | |
| 使用環境溫度 *10 | DC12～48V： -40～85℃ （無結冰、結露） | |
| 使用環境濕度 | 5%～85% | |
| 質量 | 4極：約22g 6極：約25g |
|
注：1.上述為初始值。
2. 動作特性指的是線圈溫度為+23℃時的值。
*1. 接觸電阻的測定條件為： DC5V， 1A， 采用電壓下 降法。
*2. 這些時間的測定條件為： 額定電壓操作，環境溫度 為23℃。不包括接點回跳時間。
*3. 響應時間為線圈電壓OFF后， 正常打開接點打開所需 的時間。不包括接點回跳時間。
測定條件： 額定電壓操作， 環境溫度： 23℃
*4. 絕緣電阻的測定條件： 用DC500V兆歐表來測量， 測 量部位與耐電壓項目相同。
*5. 3極表示端子31-32或33-34，4極表示端子43-44， 5極 表示端子53-54，6極表示端子63-64。
*6. 使用P7SA 插座時， 線圈接點間/ 異極間的耐電壓為 AC2,500V 50/60Hz 1min。
*7. 耐久性的測試條件為： 環境溫度15～35℃、環境濕度25%～75%。
有關不同負載條件下的耐久性， 請參見耐久曲線數據。
*8. 對于AC-15電感負載， cosφ = 0.3；對于DC-13電感負載， L/R = 48-ms。
*9. 故障率基于300次/min的開關頻率。
*10. DC12～48V ：
如果在70～85℃的溫度間操作，在70℃以上時，請按 0.1A/℃降低6A的額定通電電流。
DC110V ：
如果在40～60℃的溫度間操作，在40℃以上時，請按 0.27 A/℃降低6A的額定通電電流。
