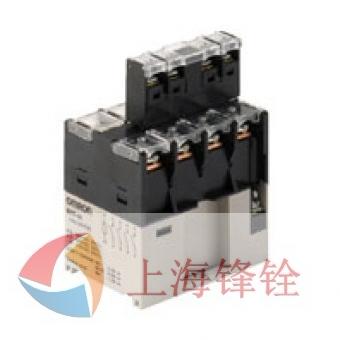

可接通、開關AC440V 40A的多極功 率繼電器?？涉敲澜佑|器功能。
能實現1極40A的電流通斷。
4極并聯連接時的最大通電容量為160A。
使用材料全部符合RoHS指令。
采用繼電器本體與輔助接點模塊的組合，已獲得EN60947-4-1對稱觸點機構的認證。
采用了開口部少、不易進入塵埃、異物的設計。
適用于工業用變頻器、伺服驅動器等的電源通電以及電機等的電源開關。
符合歐洲的太陽能發電標準 (VDE0126)。
| 構造 | 接點構成 | 額定電壓 | 型號 | ||
|---|---|---|---|---|---|
| 分類 | 繼電器本體 | 輔助接點模塊 | |||
| 繼電器本體+輔助接點模塊套件 | 4極+2極 | 4A | 2a | DC12、24V | G7Z-4A-20Z |
| 1a1b | DC12、24V | G7Z-4A-11Z | |||
| 2b | DC12、24V | G7Z-4A-02Z | |||
| 3A1B | 2a | DC12、24V | G7Z-3A1B-20Z | ||
| 1a1b | DC12、24V | G7Z-3A1B-11Z | |||
| 2b | DC12、24V | G7Z-3A1B-02Z | |||
| 2A2B | 2a | DC12、24V | G7Z-2A2B-20Z | ||
| 1a1b | DC12、24V | G7Z-2A2B-11Z | |||
| 2b | DC12、24V | G7Z-2A2B-02Z | |||
注1. 繼電氣本體的接點端子為M5，線圈端子為M3.5。
2. 輔助接點模塊端子為M3.5。
3. 訂購時，請指定額定電壓（DC12V或DC24V）。
| 構造 | 接點構成 | 額定電壓 | 型號 | |
|---|---|---|---|---|
| 分類 | ||||
| 繼電器本體 | 4極 | 4A | DC12、24V | G7Z-4A |
| 3A1B | DC12、 24V | G7Z-3A1B | ||
| 2A2B | DC12、 24V | G7Z-2A2B | ||
注1. 繼電氣本體的接點端子為M5，線圈端子為M3.5。
2. 訂購時，請指定額定電壓（DC12V或DC24V）。
| 分類 | 構造 | 接點構成 | 型號 |
|---|---|---|---|
| 輔助接點模塊 | 2級 | 2a | G73Z-20Z |
| 1a1b | G73Z-11Z | ||
| 2b | G73Z-02Z |
注： 輔助接點模塊端子為M3.5。
