LCD流量(熱能)積算控制儀商品描述：

HR-LCD-XL液晶顯示流量(熱能)積算控制儀的主要特點：

  集流量/熱能積算于一體，是一種智能化的多功能二次儀表，適合于對各種介質的液體或蒸汽流量進行過程監測，總量累積及定量控制；適合于過熱蒸汽/飽和蒸汽熱能測量和累積。
  在設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區,軟件上采用雙重備份功能從而有效的累積流量數據的可靠性；顯示器采用大屏幕液晶圖形顯示板，軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。準電腦化的結構，高度地體現了微處理器化儀表的優越性，成功地在體積僅80×160×140mm殼體中集成了具有流量/熱能積算測量數據的多功能儀表。
  可接3路被測信號，滿足溫度補償、壓力補償、溫度與壓力全補償?shù)姆e算要求。
  儀表打印接口可直接與帶有RS-232串行口的打印機連接，完成定時打印，即時打印或報警打印。儀表的串行通訊接口還可與上位機進行數據傳輸。

輸入信號	模擬量脈沖量	熱電偶：標準熱電偶─-B、S、K、E、T、J、Wre3-25、F2等電阻：標準熱電阻─Pt100、Cu100、Cu50、BA1、BA2等電流：0～10mA、4～20mA、0～20mA等--輸入阻抗≤250Ω 電壓：0～5V、1～5V等--輸入阻抗≥250KΩ 波形：矩形或正弦波幅度：大于等于4V 頻率：0～10KHz（或根據用戶要求）
輸出信號	模擬量輸出報警輸出通訊輸出饋電輸出	·DC 0～10mA（負載電阻≤750Ω） ·DC 4～20mA（負載電阻≤500Ω） ·DC 0～5V（負載電阻≥250KΩ） ·DC 1～5V（負載電阻≥250KΩ）繼電器控制輸出─帶回差，觸點：AC220V/1A DC24V/3A （阻性負載）接口方式─標準串行雙向通訊接口：RS-485 RS-232等波特率─1200bps～19.2Kbps儀表內部自由設定采用標準MODBUS RTU通信協議 DC24±1V，負載電流≤30mA

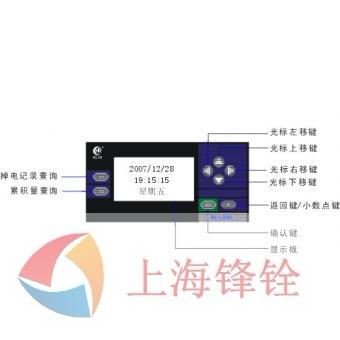

特性	測量精度采樣周期測量范圍分辨率顯示方式報警方式參數設定保護方式	±0.5%FS 0.5秒 -9999～99999字（瞬時值，補償值） ±1字 ·帶背光大屏幕液晶（LCD）圖形顯示板 ·顯示內容可由漢字，西文，數字，過程曲線，光柱等組成 ·通過面板按鍵可完成畫面翻頁，LCD背光時間長短， ·瞬時流量顯示：0～99999 ·累積流量顯示：0～99999999.999 ·溫度補償顯示：-9999～99999 ·壓力補償顯示：-9999～99999 帶回差ON/OFF繼電器觸點輸出中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定設定參數永久保存，記錄數據斷電保存，內置Watch Dog電路
使用環境	環境溫度相對濕度供電電源功耗	·0～50℃ ≤85%RH ·避免強腐蝕性氣體 ·AC 220V %（50～60Hz） ·AC 90V～265V（開關電源） ·DC 24V±2V（開關電源） ·≤5W（AC220V電源供電） ·≤4W（AC90～265V開關電源供電） ·≤4W（DC24V電源供電）

HR-LCD-XL	C80系列（橫式）	S80系列（豎式）
儀表外形
外形尺寸	寬×高×深：160×80×140mm	寬×高×深：80×160×140mm
開孔尺寸	單位：mm	單位：mm
重量	·常規型：950g ·特殊型：700g
接線圖	橫式
備注	特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。

HR-LCD系列流量（熱能）積算控制儀型譜表（不帶溫、壓補償）

型號										說明
HR-LCD-XL	□	-□	□	□	-□	□	□	□	□	液晶顯示流量積算控制儀
外形尺寸	C801 S801									單路無補償輸入160×80mm（橫式）單路無補償輸入80×160mm（豎式）
通訊方式或打印方式		0 2 8 3								無通訊輸出 RS-232C通訊口 RS-485通訊口 RS-232C打印口
變送輸出			□							見“輸出方式”表
輸入類型				□						見“輸出方式”表
第一報警方式					N H L					無報警（可省略）上限報警（只能選其中一種報警方式）下限報警
第二報警方式						N H L				無報警（可省略）上限報警（只能選其中一種報警方式）下限報警
饋電輸出							P 2P			一路DC24V輸出二路DC24V輸出
供電方式								T W A		AC90～265V供電（開關電源） DC24V供電 AC220V供電
測量精度									B	0.5%FS±1字（可省略） 0.2%FS±1字（請注明）

輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	說明
A	4～20mA	-19999～99999d	B3	熱電偶B型	400～1800℃	本表所列為最大量程，可在量程范圍內通過修改儀表二級參數確定量程范圍。
B	0～10mA	-19999～99999d	S	熱電偶S型	0～1600℃
C	1～5V	-19999～99999d	K	熱電偶K型	0～1300℃
D	0～5V	-19999～99999d	E	熱電偶E型	0～1000℃
M	0～20mA	-19999～99999d	T	熱電偶T型	-199.9～400.0
F	頻率	0～10KHz	J	熱電偶J型	0～1000℃
C1	Cu50	-50.0～150.0	W	Wre3-25	0～2300
C2	Cu100	-50.0～150.0	F2	高溫輻射熱電偶	0～2000
G	Pt100	-199.9～850.0	R	特定	-19999～99999d
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃

變送/報警輸出方式：

代碼	0	1	2	3	4	5	8
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	特殊規格

HR-LCD系列流量(熱能)積算控制儀型譜表（帶溫、壓補償）

型號											說明
HR-LCD-XL	□	-□	□	-□	□	-□	□	□	-□	□	液晶顯示流量積算控制儀
外形尺寸	C802 S802 C803 S803 C804 S804										帶補償輸入160×80mm（橫式）帶補償輸入 80×160mm（豎式）過熱蒸汽帶溫壓補償—查表法160×80mm（橫式）過熱蒸汽帶溫壓補償—查表法80×160mm（豎式）飽和蒸汽帶溫-壓補償—查表法160×80mm（橫式）飽和蒸汽帶溫-壓補償—查表法80×160mm（豎式）
通訊方式或打印方式		0 2 8 3									無通訊輸出 RS-232C通訊口 RS-485通訊口 RS-232C打印口
變送輸出方式			□								見“輸出方式”表
流量輸入類型				□							見“輸入類型”表
壓力補償輸入類型					□						見“輸入類型”表
溫度補償輸入類型						□					見“輸入類型”表
第一報警方式							N H L				無報警上限報警（只能選其中一種報警方式）下限報警
第二報警方式								N H L			無報警上限報警（只能選其中一種報警方式）下限報警
饋電輸出									P 2P		一路DC24V輸出二路DC24V輸出
供電方式										T W A	AC90～265V供電（開關電源） DC24V供電 AC220V供電
測量精度										B	0.5%FS±1字（可省略） 0.2%FS±1字（請注明）

飽和蒸汽補償時，壓力、溫度只能選擇其中一種。

輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	說明
A	4～20mA	-9999～99999字	B3	熱電偶B型	400～1800℃	本表所列為最大量程，可在量程范圍內通過修改儀表二級參數確定量程范圍。
B	0～10mA	-9999～99999字	S	熱電偶S型	0～1600℃
C	1～5V	-9999～99999字	K	熱電偶K型	0～1300℃
D	0～5V	-9999～99999字	E	熱電偶E型	0～1000℃
M	0～20mA	-9999～99999字	T	熱電偶T型	-199.9～400.0℃
F	頻率	0～10KHz	J	熱電偶J型	0～1000℃
C1	Cu50	-50.0～150.0	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0	F2	高溫輻射熱電偶	0～2000℃
G	Pt100	-199.9～650.0	R	特定	-9999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃
