| 主要特點： | ||||||||||||||||||
| 智能液晶手動操作器可接在各種調節器之后作備用儀表，一旦調節器失效，可由本控制器進行手動操作，并可取代伺服放大器直接驅動閥門，并可通過上位機修改閥門開度數值。 智能液晶手動操作器自動跟隨輸入值進行控制輸出(模擬量控制輸出或開關量控制輸出）?？蓪?shí)現自動/手動無擾動切換。手動切換至自動時，采用逼近算法，并帶切換限幅功能，以實現手動/自動的平穩切換。在閥門控制中增加了有無限制位開關的選擇功能； 智能液晶手動操作器可有二路模擬量輸出(可任意設定)，四路開關量控制輸出(上、下限報警、繼電器正／反轉)，可適用于各種測量控制場合。 借助了大屏幕LCD圖形顯示器，可同屏或分頁顯示多組提示漢字、參量數據、百分比棒圖、報警/輸出狀態、動態實時曲線，同時可以與上位機或打印機聯絡，適合于單機或組態系統中使用。 智能液晶手動操作器可同時顯示外給定信號及閥位反饋信號的測量值。 |
||||||||||||||||||
 技術指標 |
||||||||||||||||||
|
||||||||||||||||||
| HR-LCD-X | D835系列（橫式） | S835系列（豎式） |

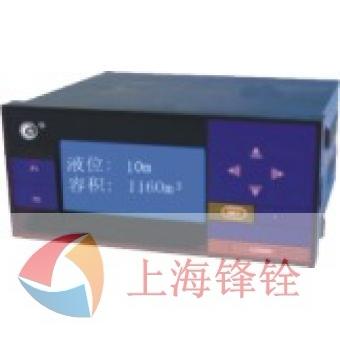

| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：160×80×140mm |
寬×高×深：80×160×140mm |
| 開孔尺寸 |
|
|
| 重量 | ·常規型：950g ·特殊型：600g | |
| 接線圖 |
橫式
|
|
| 備注 |
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。 |
|
| HR-LCD系列手動操作器型譜表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸入類型：(量程可任意設置) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 控制(PID)輸出方式：輸出方式4種可切換（4～20mA、0～10mA、1～5V、0～5V） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 變送輸出方式：輸出方式4種可切換（4～20mA、0～10mA、1～5V、0～5V） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
單位：mm
單位：mm
