| 主要特點 |
| 在設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區，顯示器采用大屏幕液晶圖形顯示板，軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。準電腦化的結構,高度地體現了微處理器化儀表的優越性，成功地在體積僅80×160×140mm殼體中集成了具有流量/熱能積算及可存儲最長達220天測量數據的多功能儀表。 可對各種形狀罐體進行液位<=>容積轉換測量控制。 采用查表法進行運算，可對無規則罐體實現高精度的液位 <=>容積顯示控制。 具有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值(0～999999字)可精確到小數點后三位(0.001)進行容積顯示。 可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。 |
 技術指標 |
| 輸入信號 | 模擬量 | 電 流：0～10mA、4～20mA、0～20mA等--輸入阻抗≤250Ω 電 壓：0～5V、1～5V、mV等--輸入阻抗≥250KΩ |
| 輸出信號 | 模擬量輸出 報警輸出 通訊輸出 饋電輸出 |
·DC 0～10mA（負載電阻≤750Ω） ·DC 4～20mA（負載電阻≤500Ω） ·DC 0～5V（負載電阻≥250KΩ） ·DC 1～5V（負載電阻≥250KΩ） 繼電器輸出─ON/OFF帶回差。AC220V/1A，DC24V/3A（阻性負載） 接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等 波特率─1200～9600bps 內部自由設定 采用標準MODBUS RTU通信協議 DC24±1V，負載電流≤30mA |
| 特性 | 數學模型 測量精度 分辨率 記錄間隔 記錄長度 測量范圍 顯示方式 報 警 打印控制 參數設定 保護方式 |
參見儀表操作手冊（可提供軟件，由用戶自行輸入液位<=>容積對應的表格） ±0.5%FS或±0.2%FS ±1字 1秒～4分鐘之間分著1，2，4，6，15，30，60，120，240秒九檔可供選擇 22小時（記錄間隔1秒）～220天（記錄間隔4分鐘） -9999～99999字 ·0～99999字液位測量值顯示 ·0～999999字容積值顯示 ·當前日期時間顯示 ·全中文帶背光LCD（液晶）測量顯示 ·發光二極管工作狀態顯示 ·可選擇繼電器上限、下限報警輸出，LCD指示。 ·報警方式為帶回差（用戶可自由設定） 直接配接各型串行打印機（如SP-40ASH系列微打等），打印接口為RS-232 ·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定 ·斷電后容積值保持時間大于五年 ·電源欠壓自動復位 ·工作異常自動復位（Watch Dog） |
|
使用環境 |
環境溫度 相對濕度 供電電壓 功 耗 |
0～50℃ ≤85%RH ·避免強腐蝕氣體 常規型 ·AC220V %（50Hz±2Hz，線性電源） 特殊型 ·AC90～265V——開關電源 ·DC24V±2V——開關電源 ·≤6W（AC220V線性電源供電） ·≤6W（AC90～265V開關電源供電） ·≤6W（DC24V電源供電） |
| HR-LCD-XHR | C80系列（橫式） | S80系列（豎式） |

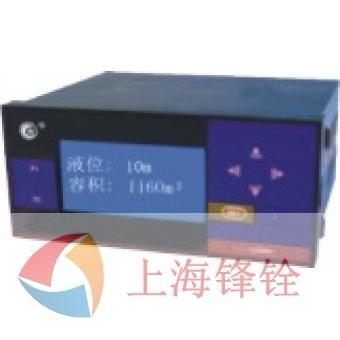

| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：160×80×140mm |
寬×高×深：80×160×140mm |
| 開孔尺寸 |
|
|
| 重 量 | ·常規型：950g | ·特殊型：700g |
| 接線圖 |
橫式
|
|
| 備注 | 特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。 | |
|
HR-LCD-XHR系列液晶顯示液位<=>容積顯示記錄儀型譜表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HR-LCD-XHR系列液晶顯示液位<=>容積控制儀型譜表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸入類型： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 變送/報警輸出方式： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
單位：mm
單位：mm
