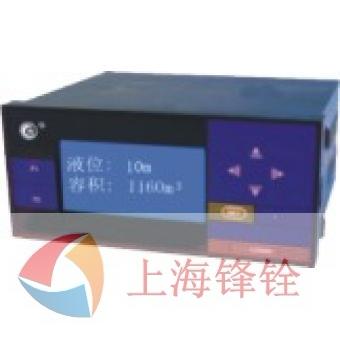

| 主要特點： | ||||||||||||
| PID調節器采用了人工智能模糊控制；提高了采樣速率（500ms）、運算精度、控制精度（一般優于0.2％FS）；在外給定基礎上采用微分先行的控制方式有效的抑制了對象的擾動問題； 準電腦化的軟硬件配置，增強了儀表的可觀性，延伸了儀表的功能，它可在一塊儀表中實現數字顯示，模擬光柱,記錄儀表的完美結合。可記錄長達220天歷史數據、歷史曲線。 借助了大屏幕LCD圖形顯示器,可同屏或分頁顯示多組提示漢字、參量數據、百分比棒圖、報警/輸出狀態、動態實時曲線、歷史曲線參數，同時可以與上位機或打印機聯絡，適合于單機或組態系統中使用。 可帶有一路PID控制輸出及一路變送輸出，適用于各種測量控制場合。并可實現自動或手動控制輸出無擾動切換。 可帶兩路輸入，一路測量信號，一路外給定或閥位反饋信號。 儀表采用標準的MODBUS RTU通訊規約，以便于組態和聯機。 |
||||||||||||
| 技術指標 | ||||||||||||
|
寬×高×深：160×80×140mm
寬×高×深：80×160×140mm
單位：mm
單位：mm
D805橫式接線圖：
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
D815橫式接線圖：
D825橫式接線圖：
| 型 號 | 說 明 | |||||||||
| HR-LCD-XR | □ | -□ | □ | □ | -□□ | -□ | □ | □ | -□ | 模糊PID自整定調節器/溫控器記錄儀 |
| 外形尺寸 | D805 S805 D815 S815 D825 S825 |
單路PID調節控制記錄儀160×80mm（橫式） 單路PID調節控制記錄儀80×160mm（豎式） 外給定PID調節控制記錄儀160×80mm（橫式） 外給定PID調節控制記錄儀80×160mm（豎式） 閥位反饋PID調節控制記錄儀160×80mm（橫式） 閥位反饋PID調節控制記錄儀80×160mm（豎式） |
||||||||
| 通訊方式 或 打印方式 |
0 2 8 3 |
無通訊輸出 RS-232通訊口 RS-485通訊口 RS-232打印口 |
||||||||
| 控制輸出方式 | □ | 見“控制輸出方式”表 | ||||||||
| 變送輸出方式 | □ | 見“變送輸出方式”表 | ||||||||
| 輸入類型 | □□ | 見“輸入類型”表 | ||||||||
| 第一報警方式 | N H L |
無報警（可省略） 上限報警 （只能選其中一種報警方式） 下限報警 |
||||||||
| 第二報警方式 | N H L G A D |
無報警（可省略） 上限報警 下限報警 （只能選其中一種報警方式） 偏差內報警 偏差外報警 LBA報警 |
||||||||
| 饋電輸出 | P | 一路DC24V輸出 | ||||||||
| 供電方式 | T W A |
AC90～265V（開關電源）供電 DC24V供電 AC220V供電（線性電源） |
||||||||
| 測量精度 | B |
0.5%FS±1字（可省略） 0.2%FS±1字（請注明） |
||||||||
| 代碼 | 分度號 | 測量范圍 | 代碼 | 分度號 | 測量范圍 |
| 00 | B | 400～1800℃ | 15 | ±0.1V |
-1999～9999字 |
| 01 | S | 0～1600℃ | 16 | 0～350Ω | -1999～9999字 |
| 02 | K | 0～1300℃ | 17 | 0～20mA | -1999～9999字 |
| 03 | E | 0～1000℃ | 18 | 0～10mA | -1999～9999字 |
| 04 | T | -199.9～400.0℃ | 19 | 4～20mA | -1999～9999字 |
| 05 | J | 0～1200℃ | 20 | 0～5V | -1999～9999字 |
| 06 | R | 0～2000℃ | 21 | 1～5V | -1999～9999字 |
| 07 | 保留參數 | 保留參數 | 22 | 0～10mA開方 | -1999～9999字 |
| 08 | Wre3-25 | 0～2300℃ | 23 | 4～20mA開方 | -1999～9999字 |
| 09 | Cu50 | -50.0～150.0℃ | 24 | 0～5V開方 | -1999～9999字 |
| 10 | Cu100 | -50.0～150.0℃ | 25 | 1～5V開方 | -1999～9999字 |
| 11 | Pt100 | -199.9～650.0℃ | 26 | ±5V | -1999～9999字 |
| 12 | Pt100.1 | -199.9～650.0℃ | 27 | 保留 | 保留 |
| 13 | BA1 | -199.9～600.0℃ | 28 | 特殊信號 | -1999～9999字 |
| 14 | BA2 | -199.9～600.0℃ | 36 | 信號全切換 |
| 代 碼 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 輸出方式 | 繼電器輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
| 代 碼 | 0 | 2 | 3 | 4 | 5 | 8 |
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
