| 主要特點： |
可用于水暖等供熱系統及熱交換系統，對傳熱、傳質實現在線計量，從而為企業能源管理、能源消耗計量、技術經濟指標核算提供依據。
可輸出標準模擬信號如：4～20mA、0～10mA、1～5V、0～5V等信號供給控制系統，還可帶串行通訊輸出，采用標準MODBUS RTU通信協議與帶串行輸入/輸出的設備通訊，組成控制管理系統。 |
| 技術指標 |
| 輸入信號 |
模 擬 量
脈 沖 量
開 關 量 |
熱電偶：B、E、J、K、S、T、WRe3-25、F2
電 阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2
電 流：0～10mA、4～20mA、0～20mA
電 壓：0～5V、1～5V
波 形：矩形、正弦或三角波
幅 度：光電隔離，大于4V（或根據用戶要求任定）
范 圍：0～10KHz（或根據用戶要求任定）
啟動、停止、清零 |
| 輸出信號 |
模擬量輸出
報警輸出
通訊輸出
饋電輸出 |
·DC 0～10mA（負載電阻≤750Ω）
·DC 4～20mA（負載電阻≤500Ω）
·DC 0～5V（負載電阻≥250KΩ）
·DC 1～5V（負載電阻≥250KΩ）
繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/3A，DC24V/6A（阻性負載）
接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232C等
波特率─1200～9600bps內部自由設定，采用標準MODBUS RTU通信協議
DC24±1V，負載電流≤30mA |
| 特性 |
測量精度
頻率轉換精度
分 辨 率
測量范圍
顯示方式
報 警
定量控制
溫度補償
打印控制
打印精度
參數設定
保護方式 |
±0.5%FS或±0.2%FS
±1脈沖（LMS）一般優于0.2%%FS
±1字
-19999～99999字
·0～99999瞬時流量測量值顯示
·0～99999999999累積值顯示
·-19999～99999入口溫度顯示
·-19999～99999出口溫度顯示
·-19999～99999流量（差壓、頻率）測量值顯示
·高亮度LED（數碼管）測量顯示
·發光二極管工作狀態顯示
可選擇繼電器上限、下限報警輸出，LED指示。
報警方式為帶回差（用戶可自由設定）
可選擇繼電器流量定量到控制，LED輸出指示。
可選擇繼電器流量定量過程控制，LED輸出指示。
0～50℃數字式溫度自動補償
直接配接串行打印機（TP-16ASH系列微打），打印接口為RS-232
同儀表精度
·面板輕觸式按鍵數字設定
·參數設定值斷電后永久保存
·參數設定值密碼鎖定
·斷電后流量累積值時間保持大于兩年，設定參數永久性保持
·電源欠壓自動復位
·工作異常自動復位（Watch Dog） |
| 使用環境 |
環境溫度
相對濕度
供電電源
功 耗 |
0～50℃
≤85%RH ·避免強腐蝕氣體
常規型 ·AC 220V %（50HZ±2HZ）
特殊型 ·AC 90V～265V-開關電源
·DC 24V±2V-開關電源
·≤6W（AC220V電源供電）
·≤6W（AC90V～265V開關電源供電）
·≤6W（DC24V電源供電） |
|
| |

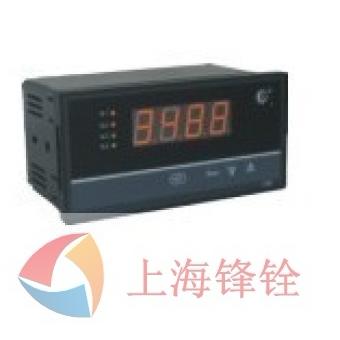

| HR-WP-XLQ |
C812系列（橫式） |
S812系列（豎式） |
| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
| 開孔尺寸 |
 單位：mm
|
 單位：mm
|
| 重量 |
·常規型:950g |
·特殊型:600g |
| 接線圖 |
橫式
|
| 備注 |
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。 |
|
| 型譜表 |
| 型 號 |
說 明 |
| HR-WP- |
□ |
□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
-□ |
□ |
數碼顯示 |
| 儀表功能 |
XLQ |
|
|
|
|
|
|
|
|
|
|
熱量積算儀 |
| 外形尺寸 |
|
C812
S812 |
|
|
|
|
|
|
|
|
|
160×80mm（橫式）
80×160mm（豎式） |
通訊方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
|
無通訊輸出
RS-232C通訊口
RS-485通訊口
RS-232C打印口 |
| 變送輸出方式 |
|
0
1
2
3
4
5
8 |
|
|
|
|
|
|
|
無輸出
繼電器輸出
4～20mA變送輸出
0～10mA變送輸出
1～5V變送輸出
0～5V變送輸出
特殊要求變送輸出 |
| 流量輸入類型 |
|
□ |
|
|
|
|
|
|
參見“輸入類型表” |
| 入口輸入類型 |
|
□ |
|
|
|
|
|
參見“輸入類型表” |
| 出口輸入類型 |
|
□ |
|
|
|
|
參見“輸入類型表” |
| 第一路報警方式 |
|
N
H
L |
|
|
|
無報警（可省略）
上限報警 （只能選其中一種報警方式）
下限報警 |
| 第二路報警方式 |
|
N
H
L |
|
|
無報警（可省略）
上限報警 （只能選其中一種報警方式）
下限報警 |
| 饋電輸出 |
|
P
2P |
|
一路DC24V輸出（見備注）
二路DC24V輸出（見備注） |
| 供電方式 |
|
T
W
A |
90～265V供電（開關電源）
DC24V供電（開關電源）
AC220V供電（線性電源） |
| 測量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（請注明） |
|
| 輸入類型 |
| 代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
說明 |
| A |
4～20mA |
-19999～99999字 |
B3 |
熱電偶B型 |
400～1800℃ |
本表所列為最大
量程，可在量程
范圍內通過修改
儀表二級參數確
定量程范圍。 |
| B |
0～10mA |
-19999～99999字 |
S |
熱電偶S型 |
0～1600℃ |
| C |
1～5V |
-19999～99999字 |
K |
熱電偶K型 |
0～1300℃ |
| D |
0～5V |
-19999～99999字 |
E |
熱電偶E型 |
0～1000℃ |
| M |
0～20mA |
-19999～99999字 |
T |
熱電偶T型 |
-199.9～400.0℃ |
| F |
頻率 |
0～10KHz |
J |
熱電偶J型 |
0～1000℃ |
| C1 |
Cu50 |
-50.0～150.0 |
W |
Wre3-25 |
0～2300℃ |
| C2 |
Cu100 |
-50.0～150.0 |
F2 |
高溫輻射熱電偶 |
0～2000℃ |
| G |
Pt100 |
-199.9～650.0 |
R |
特定 |
-19999～99999字 |
| B1 |
BA1 |
-199.9～600.0℃ |
|
|
|
| B2 |
BA2 |
-199.9～600.0℃ |
|
|
|
|
| 變送/報警輸出方式 |
| 代 碼 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
| 輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
|
